Radoslav Dimitrov, étudiant à l'Université technique de Dresde, a utilisé RSTAB afin de calculer la toiture d'un stade pour un projet dans le cadre de son cursus. Ce stade est conçu pour accueillir des matchs de football et des manifestations sportives avec une capacité de 70 000 spectateurs. La toiture est une structure tubulaire en acier avec un total de 17 791 lignes.
Calcul de structure
Étudiant en génie civil à l'université technique de Dresde, Allemagne

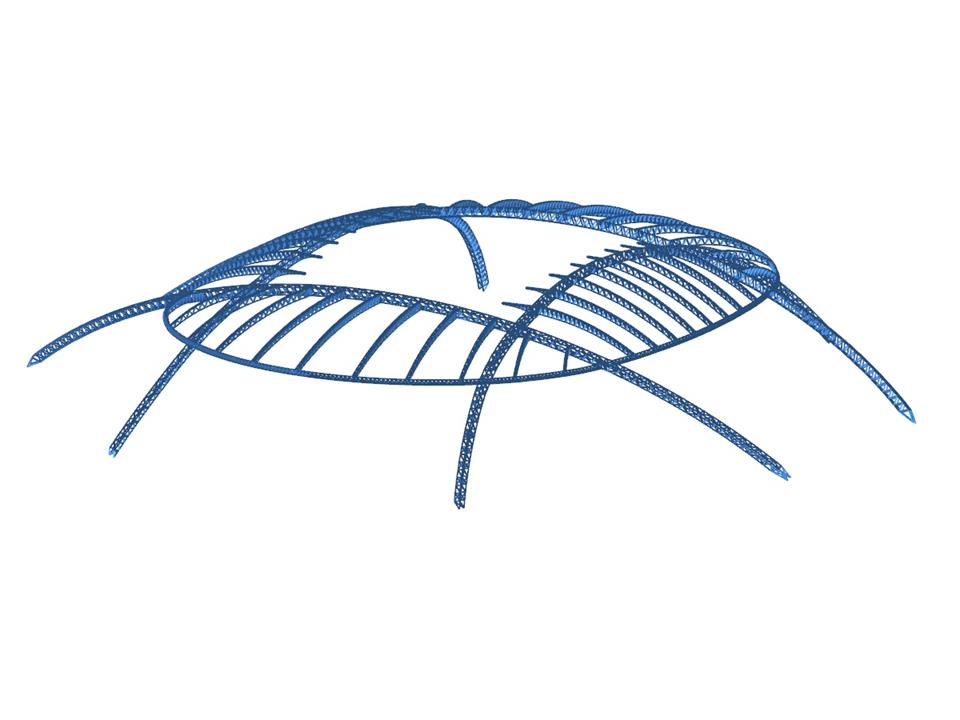

Calcul de la structure d'une toiture en acier
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 7565 |
Nombre de lignes | 17791 |
