Este artigo compara o dimensionamento do pilar com o do seguinte artigo: Dimensionamento de pilares de betão sujeitos a compressão axial com o RF-CONCRETE Members . Trata-se, portanto, de pegar exatamente na mesma aplicação teórica realizada no RF-CONCRETE Members e reproduzi-la no RF-CONCRETE Columns. Assim, o objetivo é comparar diferentes parâmetros de entrada e os resultados obtidos pelos dois módulos adicionais para o dimensionamento de barras de betão semelhantes a pilares.

O RF-CONCRETE Members também inclui a verificação de uma junta de corte. Para realizar esta verificação, deve selecionar a caixa de seleção "Junta de corte disponível" na janela 1.6 Junta de corte.

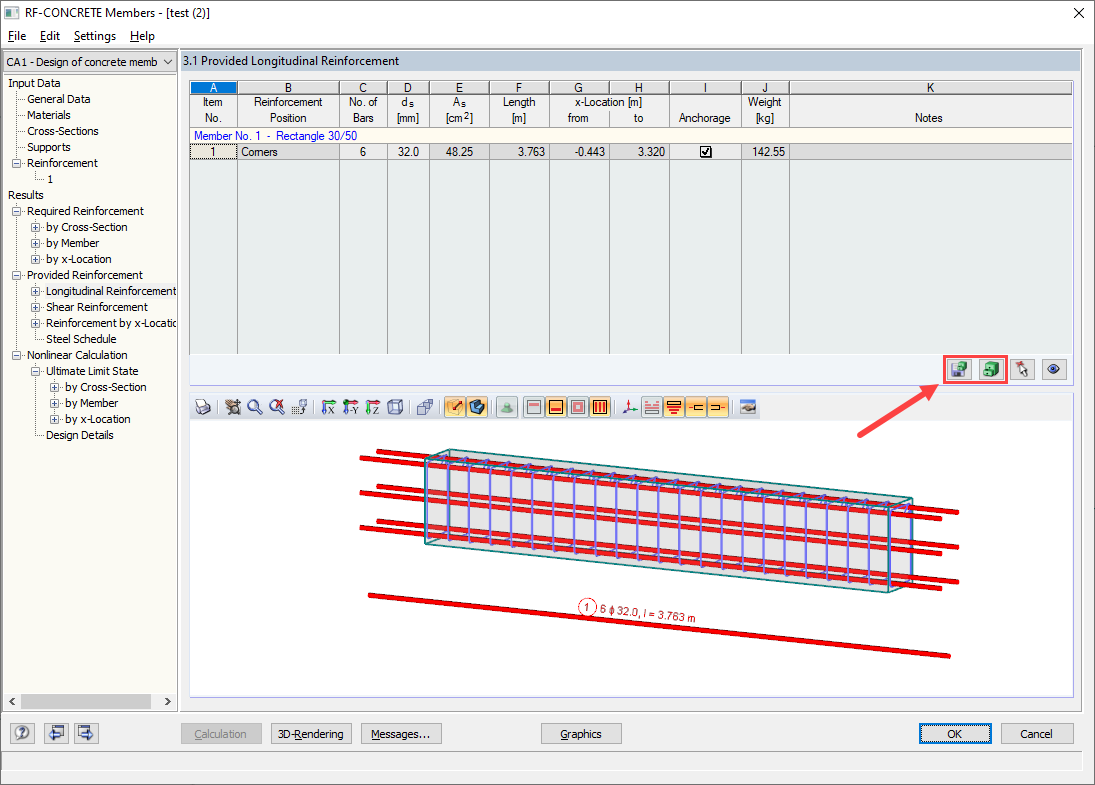

A disposição da armadura ou a armadura existente pode ser diretamente editada na representação 3D da armadura.

As armaduras de superfície definidas no módulo adicional RF-CONCRETE Surfaces podem ser exportados para o Revit como objetos de armadura através da interface direta. Para tal, pode selecionar opcionalmente áreas de armadura de superfícies retangulares, poligonais e circulares no RF-CONCRETE Surfaces. Além dos varões de armadura, também é possível exportar a malha de armadura.

• Integração completa no RFEM/RSTAB com importação dos dados de geometria e de casos de carga
• Seleção automática das barras a dimensionar de acordo com critérios especificados (por exemplo, só barras verticais)
• Em conjunto com a extensão de módulo EC2 for RFEM/RSTAB, é possível efetuar o dimensionamento de elementos de compressão em betão armado conforme o método da curvatura nominal de acordo com a EN 1992-1-1:2004 (Eurocódigo 2) assim como os anexos nacionais seguintes:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Alemanha)
  • ÖNORM B 1992-1-1:2018-01 (Áustria)
  • NBN EN 1992-1-1 ANB:2010 para dimensionamento a temperatura normal, EN 1992-1-2 ANB:2010 para verificação de resistência ao fogo (Bélgica)
  • BDS EN 1992-1-1:2005/NA:2011 (Bulgária)
  • EN 1992-1-1 DK NA:2013 (Dinamarca)
  • NF EN 1992-1-1/NA:2016-03 (França)
  • SFS EN 1992-1-1/NA:2007-10 (Finlândia)
  • UNI EN 1992-1-1/NA:2007-07 (Itália)
  • LVS EN 1992-1-1:2005/NA:2014 (Letónia)
  • LST EN 1992-1-1:2005/NA:2011 (Lituânia)
  • MS EN 1992-1-1:2010 (Malásia)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Países Baixos)
  • NS EN 1992-1 -1:2004-NA:2008 (Noruega)
  • PN EN 1992-1-1/NA:2010 (Polónia)
  • NP EN 1992-1-1/NA:2010-02 (Portugal)
  • SR EN 1992-1-1:2004/NA:2008 (Roménia)
  • SS EN 1992-1-1/NA:2008 (Suécia)
  • SS EN 1992-1-1/NA:2008-06 (Singapura)
  • STN EN 1992-1-1/NA:2008-06 (Eslováquia)
  • SIST EN 1992-1-1:2005/A101:2006 (Eslovénia)
  • UNE EN 1992-1-1/NA:2013 (Espanha)
  • CSN EN 1992-1-1/NA:2016-05 (República Checa)
  • BS EN 1992-1-1:2004/NA:2005 (Reino Unido)
  • TKP EN 1992-1-1:2009 (Bielorrússia)
  • CYS EN 1992-1-1:2004/NA:2009 (Chipre)

• Além dos anexos nacionais mencionados acima, também podem ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador

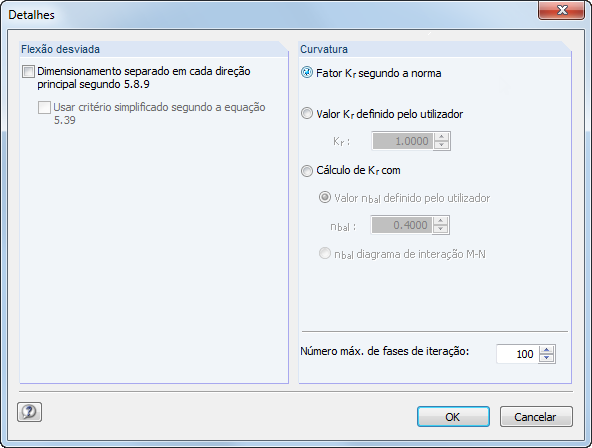

• Consideração opcional da fluência
• Determinação baseada em diagramas de comprimentos de encurvadura e esbeltezas das relações de restrição dos pilares
• Determinação automática de excentricidade planeada e não planeada pela análise de segunda ordem, inclusive excentricidade existente
• Dimensionamento de construções monolíticas e pré-fabricados
• Análise em relação ao dimensionamento padrão de betão armado
• Determinação dos esforços internos de acordo com a análise de primeira e de segunda ordem
• Análise dos cortes de dimensionamento determinantes ao longo do pilar devido à carga existente
• Saída de dados da armadura longitudinal e de estribos necessárias
• Verificação da proteção contra incêndio pelo método simplificado (método de zonas) segundo EN 1992-1-2. Assim, é possível a verificação da proteção contra incêndio de pilares só com uma extremidade apoiada.
• Verificação da proteção contra incêndio com disposição opcional da armadura longitudinal pela DIN 4102-22:2004 ou DIN 4102-4:2004, tabela 31
• Projeção da armadura com representação gráfica em 3D para armadura longitudinal e de estribos
• Resumo de todas as relações de cálculo com opção de acesso a todos os detalhes de dimensionamento
• Representação gráfica de detalhes de dimensionamento importantes na janela de trabalho do RFEM/RSTAB

Para a verificação da segurança à rotura por flexão, são analisadas as posições determinantes do pilar em relação à força axial e aos momentos. Além disso, são também analisados os pontos com os valores extremos das forças de corte para a verificação da resistência ao corte. Ao calcular, o módulo analisa se o dimensionamento padrão é suficiente ou se o pilar com os momentos tem de ser dimensionado pela teoria de segunda ordem. A determinação destes momentos baseia-se nas especificações introduzidas anteriormente. O cálculo está subdividido em quatro partes:

• Processos de cálculo independentes da carga
• Determinação iterativa do carregamento determinante com consideração de uma armadura necessária variável
• Determinação da armadura existente para os esforços internos determinantes
• Determinação da segurança para todos os esforços internos atuantes com consideração da armadura existente

O programa fornece assim uma solução apropriada a partir de uma proposta de armadura otimizada e dos esforços internos daí resultantes.
