Resposta:

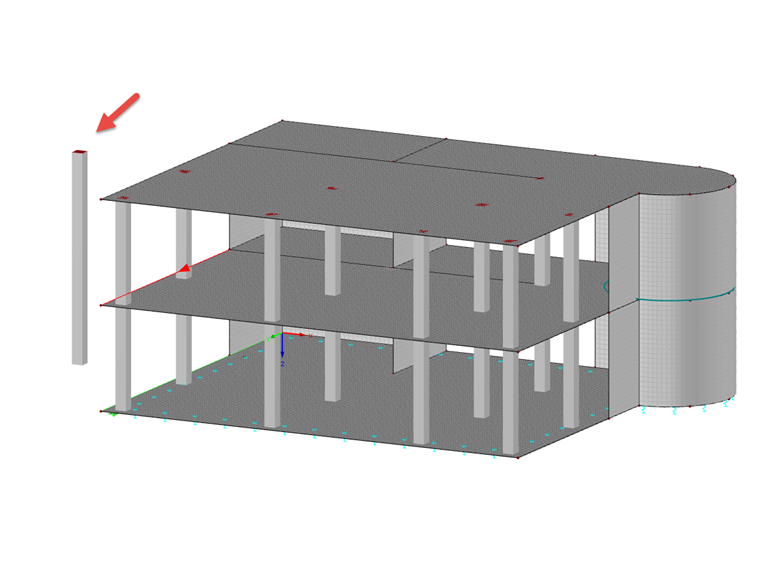

A maneira mais rápida é utilizando uma barra resultante. Para maior comodidade, pode colocá-la diretamente ao lado do edifício.

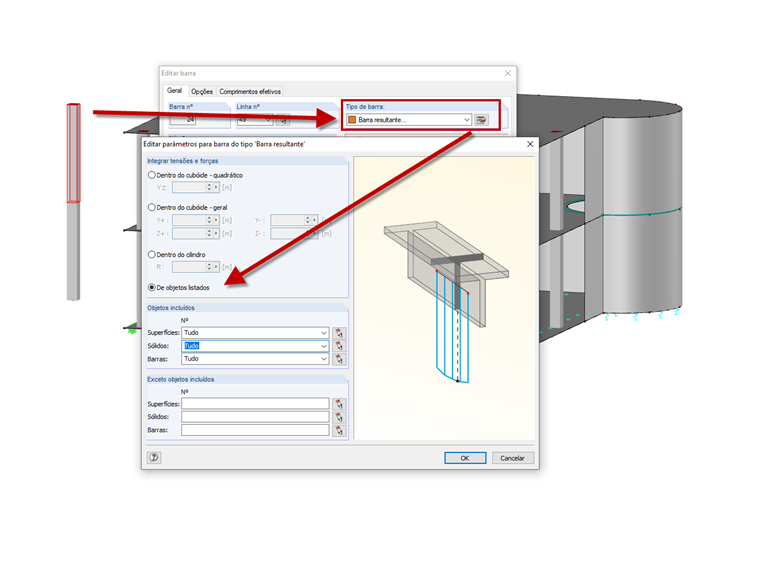

A função da barra resultante consiste em transferir todas os esforços internos de barras, superfícies e sólidos para um elemento da viga, de forma a obter os esforços internos de toda a estrutura numa barra. A barra resultante permite apresentar a força de corte resultante para cada piso nas direções X e Y.

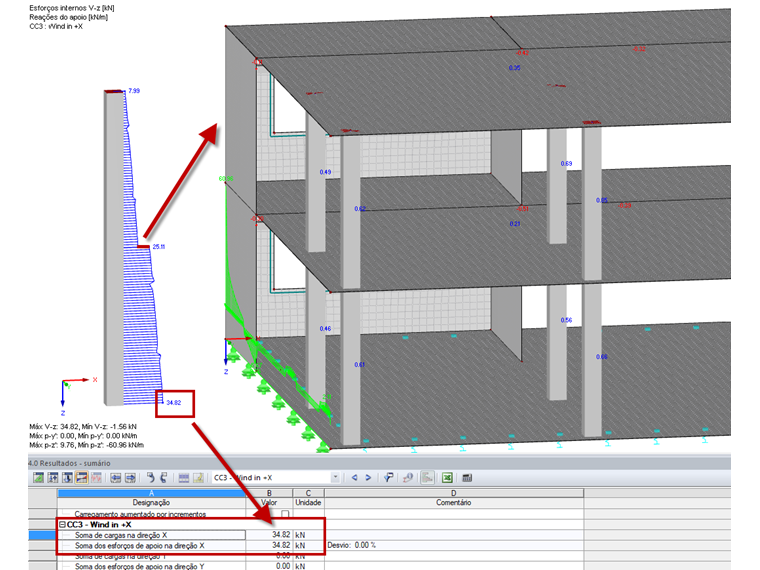

Após definir a barra resultante, pode visualizar os esforços internos integradas na barra resultante. Para a avaliação, os esforços internos que aqui importam são os Vz e Vy. O máximo do esforço de corte é visível na parte inferior do elemento resultante, a qual considera toda a estrutura.
O esforço de corte para cada piso é sempre determinado pela diferença entre o valor superior e inferior. Convém ter em atenção que é necessário utilizar uma divisão suficientemente fina da barra resultante (Parâmetros de cálculo → Parâmetros globais de cálculo → Número de divisões das barras para – Diagramas de resultados) e definir uma malha de EF suficientemente fina, pois isso pode ter um forte impacto na precisão dos resultados.
