Risposta:

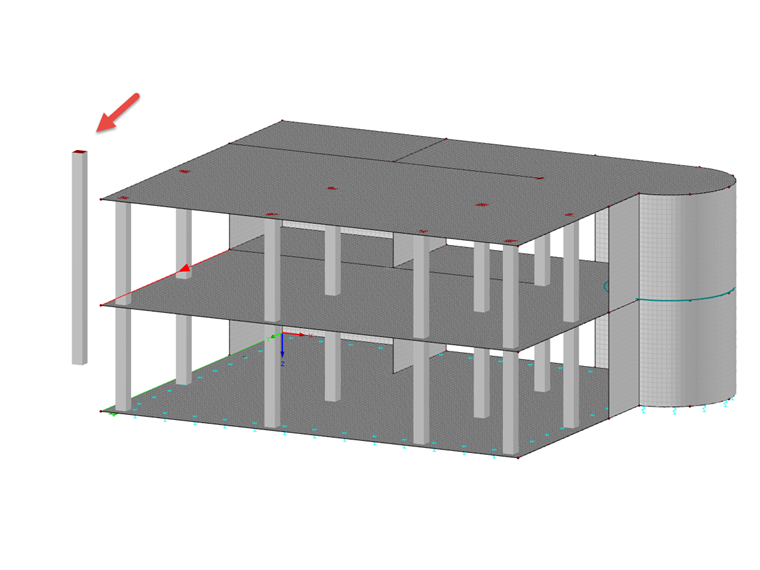

Il modo più veloce è utilizzare una trave risultante. Per comodità, è possibile posizionarlo direttamente accanto all'edificio.

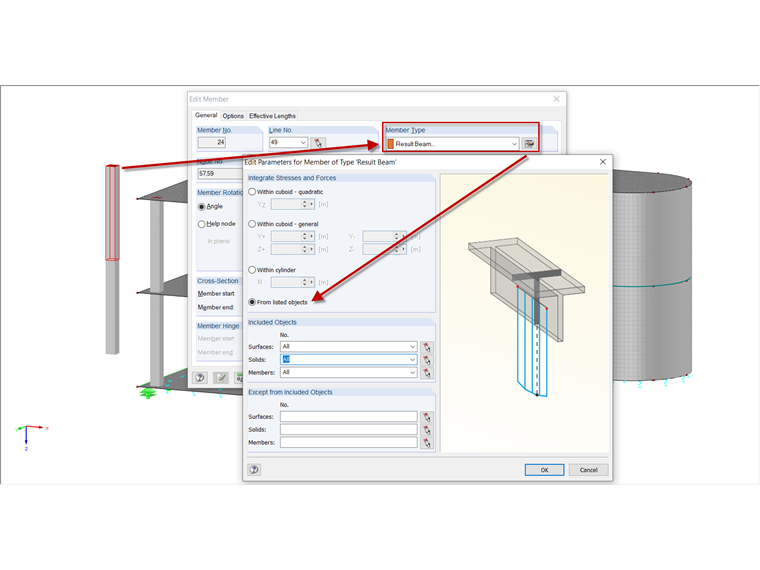

La funzione della trave risultante è quella di trasferire tutte le forze interne di aste, superfici e solidi a un elemento trave al fine di ottenere le forze interne per l'intera struttura riferite a una trave. La trave risultante consente di visualizzare la forza di taglio risultante per ogni piano nelle direzioni X e Y.

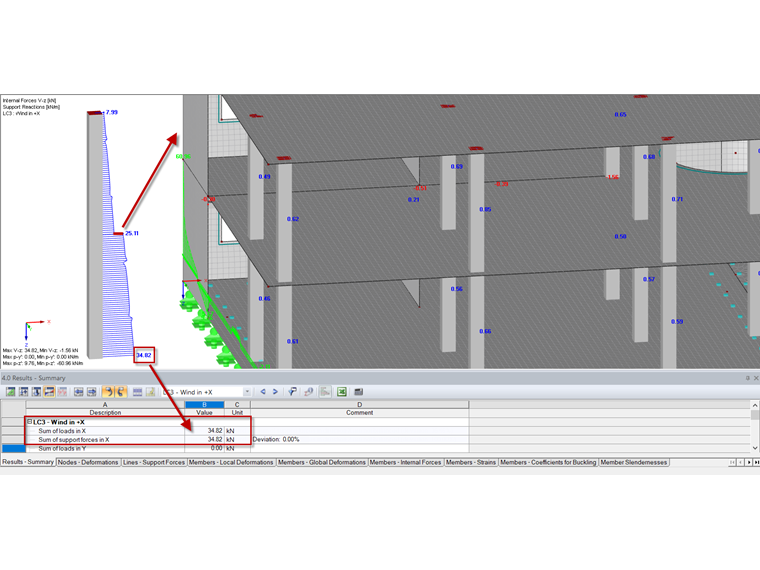

Dopo aver definito la trave risultante, è possibile visualizzare le forze interne integrate nella trave risultante. Le forze interne Vz e Vy sono importanti per la valutazione. Il massimo della forza di taglio è visibile sul lato inferiore dell'elemento risultante, che tiene conto dell'intera struttura.
La forza di taglio per ogni solaio è sempre determinata dalla differenza tra i valori superiore e inferiore. È necessario utilizzare una divisione sufficientemente fine della trave risultante (Parametri di calcolo → Parametri di calcolo globali → Numero di divisioni delle aste per - Diagrammi dei risultati) e definire una mesh EF sufficientemente fine, poiché ciò può avere un forte impatto sul precisione del risultato.
