Ответ:

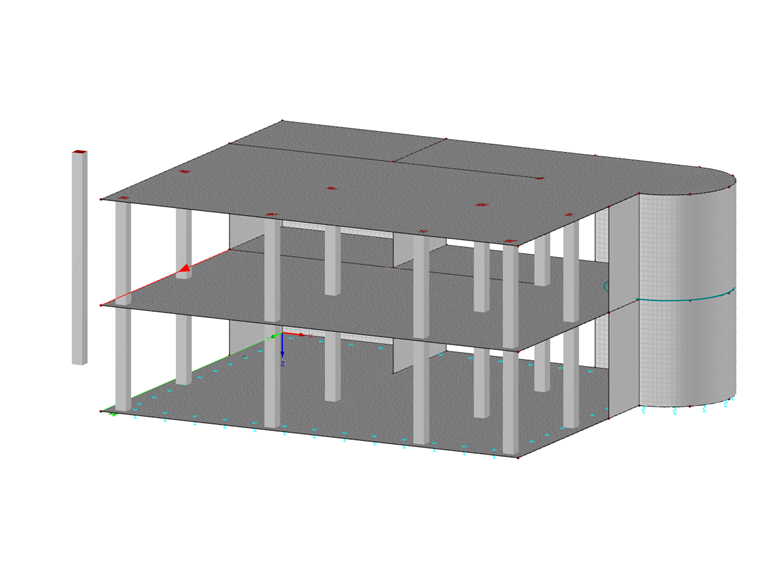

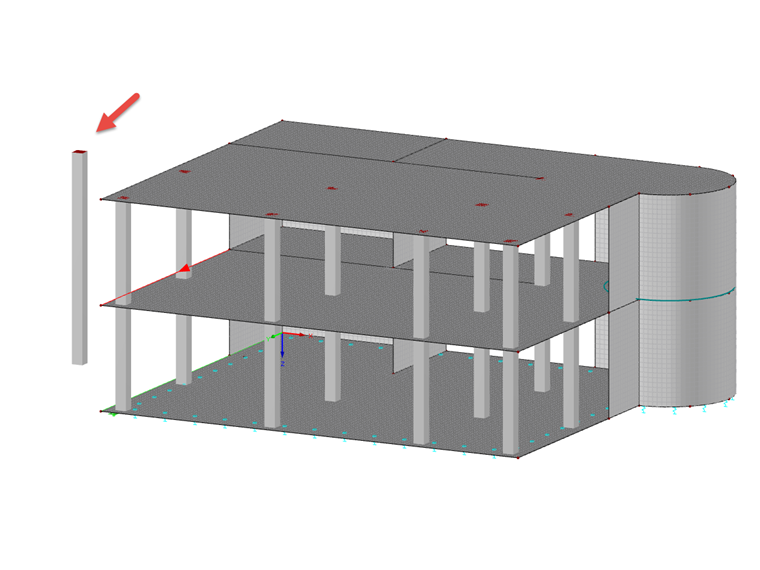

Самый быстрый способ - это использовать результирующую балку. Для удобства её можно разместить также в непосредственной близости от здания.

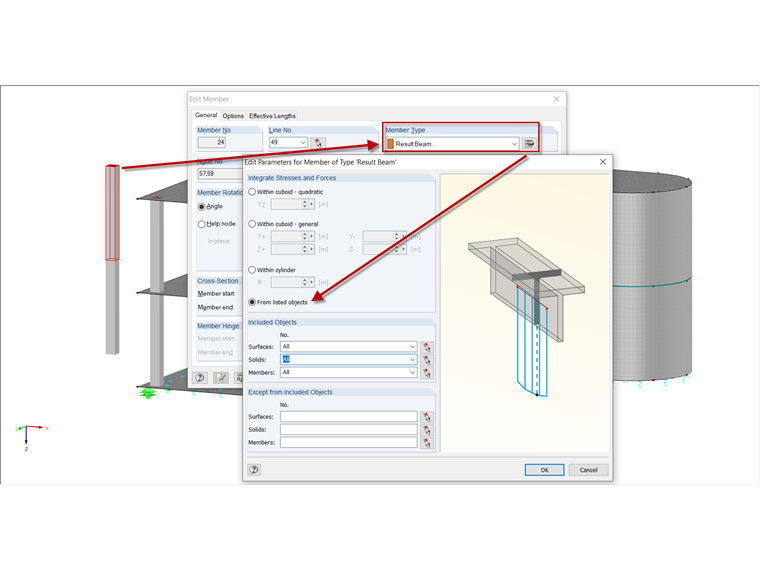

Функция результирующей балки состоит в том, чтобы передать все внутренние силы стержней, поверхностей и тел на элемент балки, чтобы получить внутренние силы всей конструкции, сравнимые с балкой. Результирующая балка позволяет отобразить для каждого перекрытия результирующую силу сдвига в направлении X и Y.

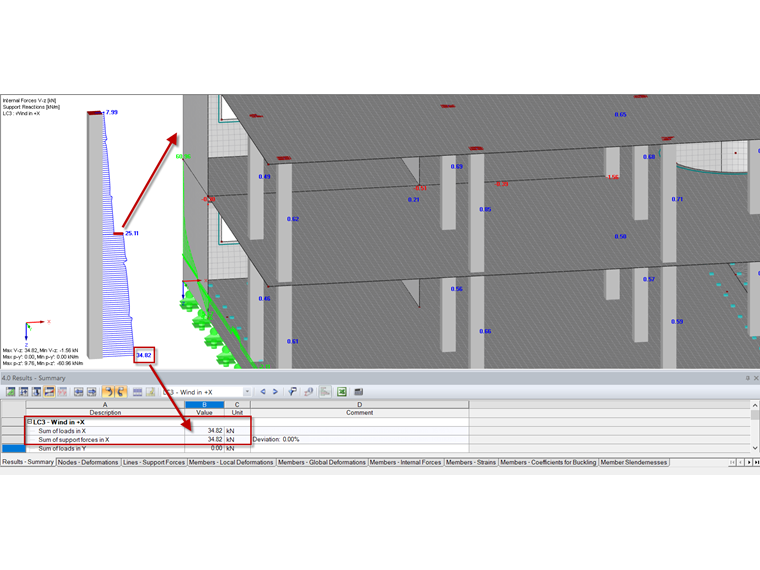

После ввода результирующей балки и отображения внутренних сил, можно в программе просмотреть все внутренние силы, интегрированные в результирующую балку. Внутренние силы Vz и Vy очень важны для проведения оценки. Максимальное значение силы сдвига, которое учитывает всю конструкцию, видно на нижней стороне результирующей балки.
Поперечная сила для каждого этажа всегда определяется разницей между верхним и нижним значением. Необходимо задать достаточно мелкое дробление результирующей балки (Параметры расчета → Общие расчетные параметры → Количество делений стержней для - Диаграммы результатов) и задать достаточно мелкую сетку КЭ, поскольку это может оказать сильное влияние на точность результатов.
