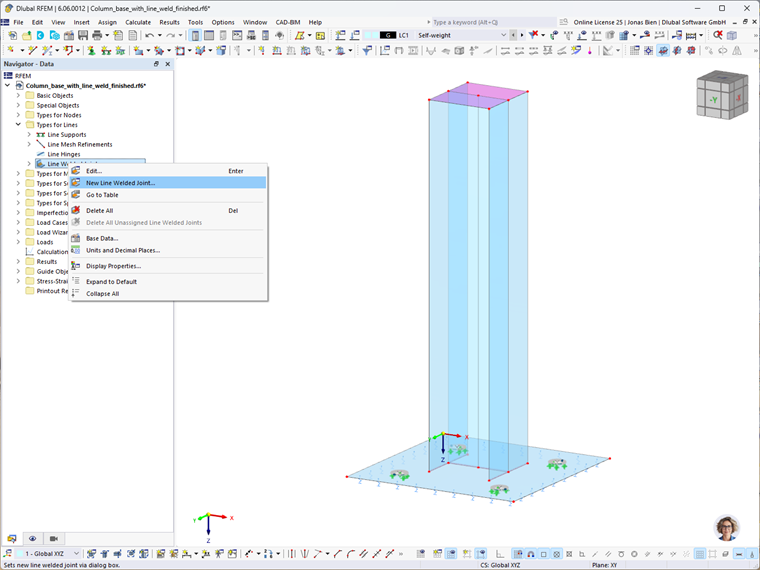

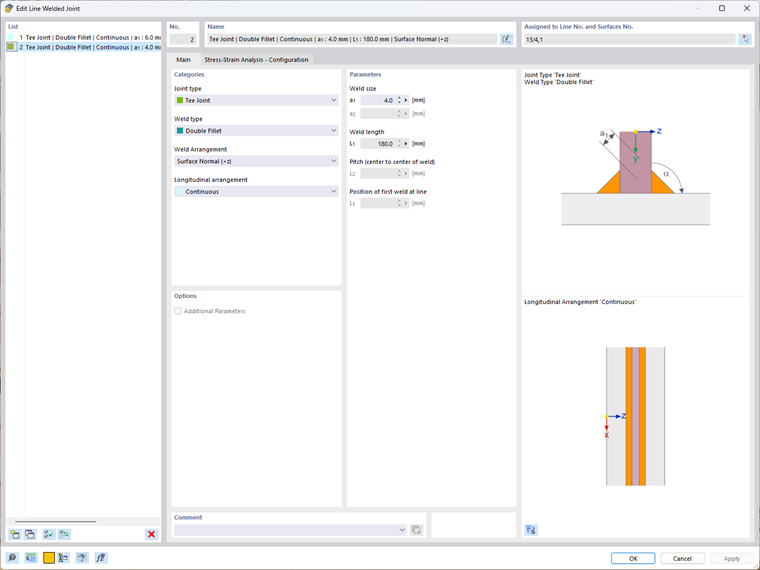

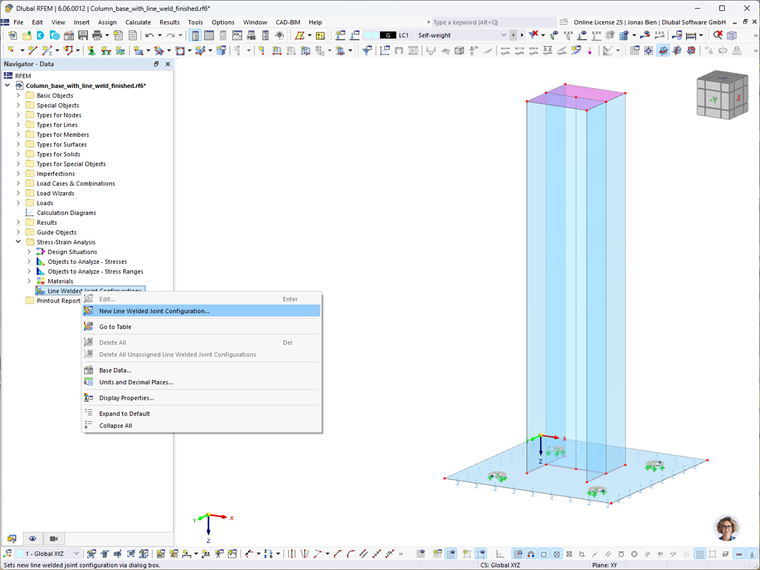

As ligações com soldadura de linha podem ser definidas através da Caixa de diálogo "Nova ligação com soldadura de linha", como apresentado na Figura 1. A seleção do tipo de ligação é importante para a definição de uma ligação com soldadura em linha. Existem vários tipos disponíveis no programa: ligação de extremidade, ligação de canto, ligação sobreposta e ligação em T. Tenha em atenção que também é necessário definir um tipo de soldadura. A lista oferece diferentes opções para a realização de dimensionamentos de soldaduras dependendo do tipo de ligação.
As ligações com soldadura em linha podem ser dispostas de forma "Contínua" ao longo de todo o comprimento da linha. Assim, quando introduz os parâmetros de soldadura, tem de atribuir o "Tamanho de soldadura" para definir a espessura da soldadura, enquanto o "Comprimento de soldadura" é retirado do comprimento da linha. Para configurações de soldadura assimétricas, a posição do cordão de soldadura pode ser definida em relação à superfície ligada (parte vermelha no gráfico de diálogo). Se a opção "Superfície normal (+z)" for selecionada, o cordão de soldadura é definido na parte inferior da superfície ligada, enquanto que a opção "Inverter superfície normal (-z)" permite uma definição na parte superior sem ter de inverter a orientação de superfície.

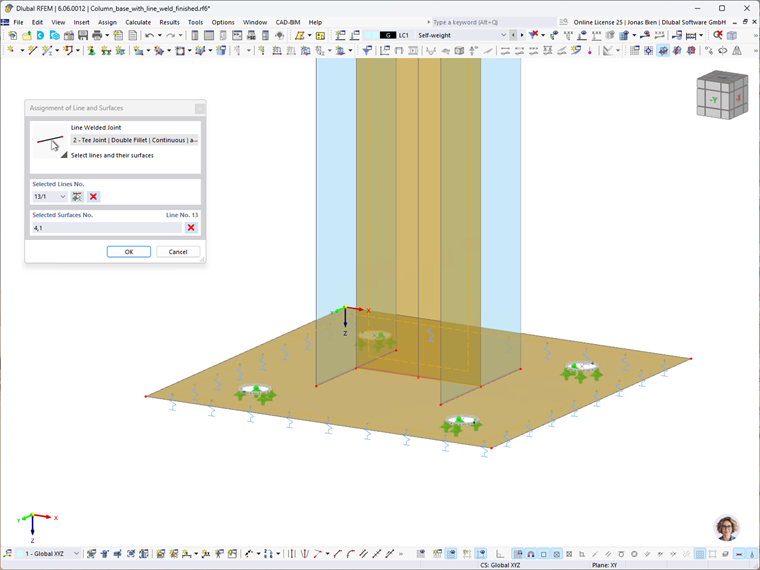

Uma ligação com soldadura de linha pode ser atribuída a uma linha que pertence às superfícies seleccionadas a seguir ou está integrada nas mesmas. Os números de linha e superfície podem ser atribuídos no canto superior direito da caixa de diálogo ou através de selecção gráfica na janela de trabalho. Tenha em atenção que a ordem na qual as superfícies são selecionadas não é arbitrária. Por definição, a primeira superfície é sempre considerada a "superfície ligada" e é utilizada para determinar a tensão na soldadura.
A orientação da soldadura é definida pelas seguintes regras:
- w corresponde ao eixo da soldadura e é sempre idêntico ao eixo x da linha na qual a linha de soldadura é definida.
- s está orientado paralelamente ao eixo z da primeira superfície a partir da definição da soldadura de linha (método simplificado) ou é paralelo à garganta de soldadura efetiva (método direcional).
- j está orientado ortogonalmente ao plano w - s.
O sistema de coordenadas do cordão de soldadura pode ser ativado/desativado através do navegador de projetos – Mostrar.

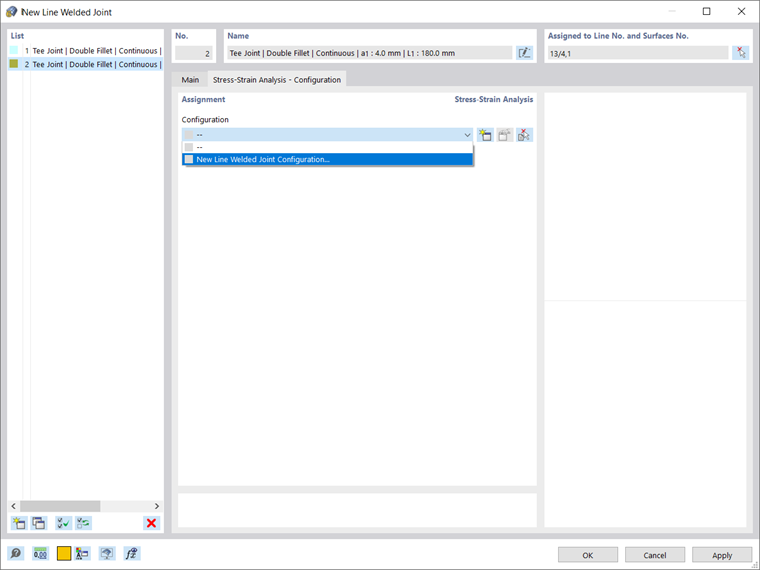

Assim que tiver criado e atribuído as ligações com soldadura de linha, pode fazer especificações básicas em relação à análise da ligação de soldadura de linha. Isto pode ser feito através do separador Análise tensão-deformação – Configuração da mesma caixa de diálogo (Figura 4), ou através da entrada Análise tensão-deformação no navegador (Figura 5).

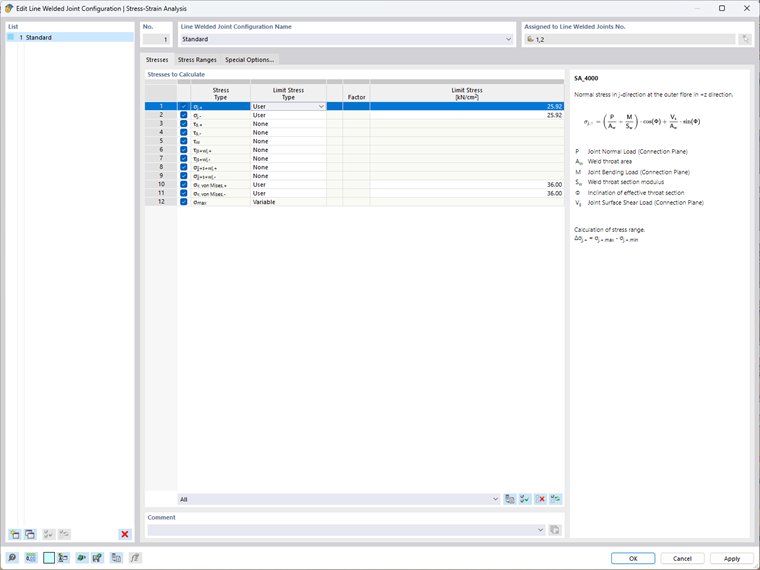

Em primeiro lugar, pode seleccionar os componentes de tensão relevantes para o seu cálculo. É possível analisar tensões normais na direção j σj (corresponde a σ⊥ na norma EN 1993-1-8 [1]), bem como nas tensões de corte transversais τs (igual a τ⊥ em [1]) e longitudinais tensões de corte τw (corresponde aτ de acordo com [1]) nos pontos de verificação críticos do cordão de soldadura (para mais detalhes, consulte ). Estão também disponíveis várias tensões equivalentes.
Para componentes de tensão com tensão limite definida, os valores de utilização são calculados para além dos valores de tensão. Isto significa que as verificações de tensões de acordo com as normas nacionais, tais como a EN 1993-1-8 [1], podem ser realizadas com pouco esforço.

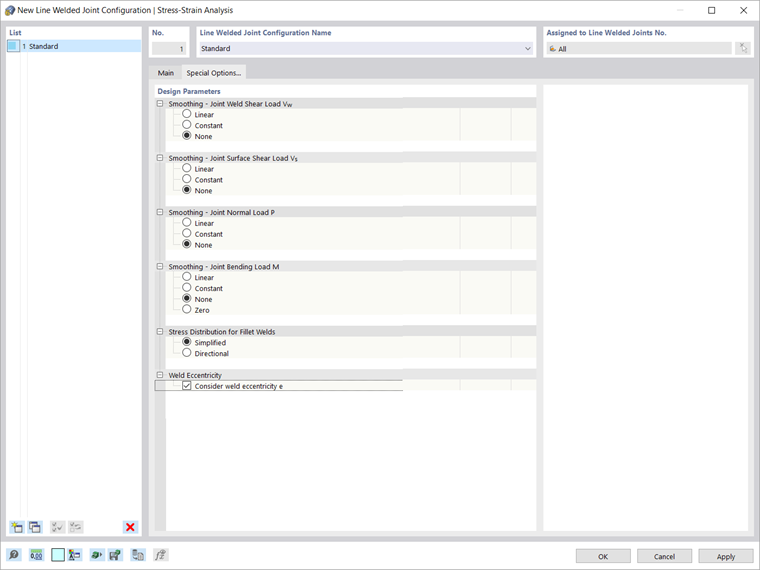

Estão também disponíveis opções especiais nesta caixa de diálogo. Por exemplo, é possível controlar a suavização das tensões (isto é, a distribuição dos picos de tensão locais sobre o comprimento do cordão de soldadura) e o método de verificação de tensões. Para configurações de soldadura com cordões de soldadura, as tensões podem ser determinadas em relação à orientação da superfície ligada (método simplificado de acordo com EN 1993-1-8 [1]) ou à garganta de soldadura efetiva inclinada (método direcional de acordo com [1]).
As excentricidades de soldadura podem ser consideradas, se relevantes. Desta forma, podem ocorrer momentos adicionais, por exemplo, no caso de estruturas de soldadura de canto num lado.

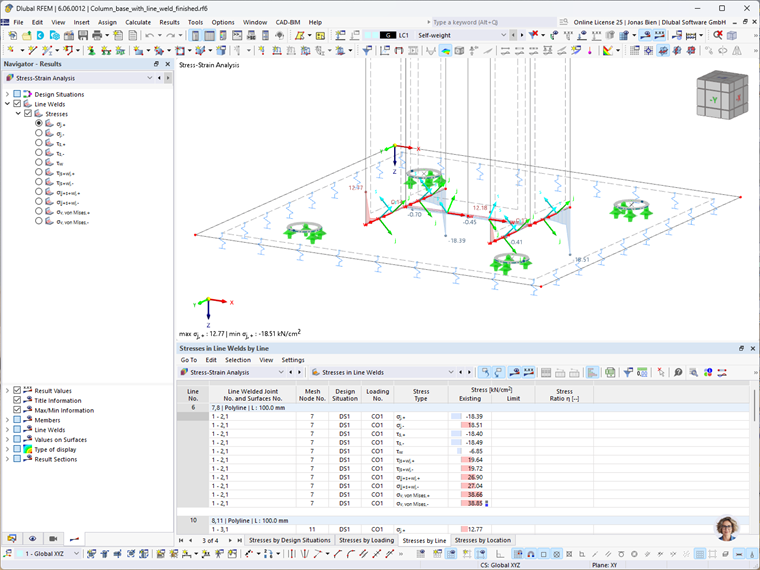

Uma vez concluído o cálculo, as tensões nas soldaduras de linha ficam disponíveis tanto de forma gráfica como em tabela. O navegador permite controlar quais as tensões que serão apresentadas graficamente, enquanto a tabela oferece uma visão geral das tensões por situações de dimensionamento, carregamento, linha e posição.
The result details provide additional intermediate results such as the opening angle between the connected surfaces, the inclination angle of the effective weld throat or line weld forces per unit length M, W, V and P that provide the basis for stress calculation.
