Modelação de uma grelha de vigas

A análise estrutural de uma grelha de viga é geralmente fácil quando se utiliza o cálculo assistido por computador. Existem diferentes opções para representar e analisar uma estrutura. O tipo convencional de análise estrutural dos componentes, bem como a modelação de toda a estrutura estão entre as possibilidades.

Cada opção tem certas vantagens que tem de ser ponderadas pelo engenheiro estrutural.

Cálcular como estrutura 3D

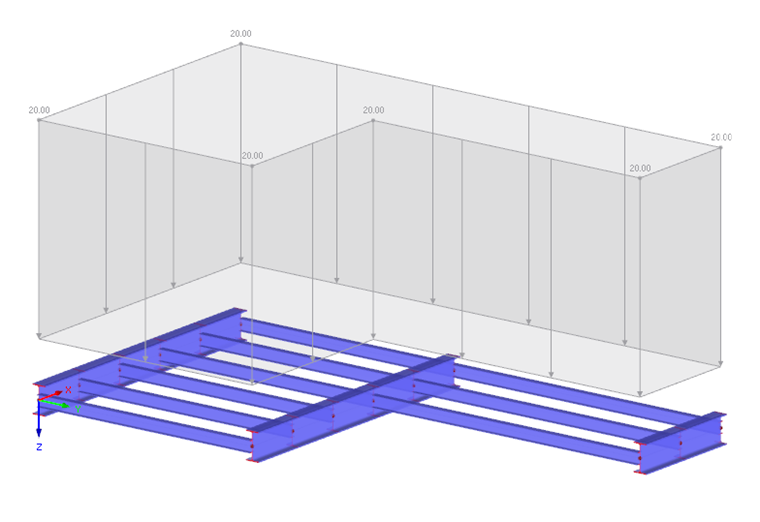

Modelar em 3D oferece flexibilidade. A carga atuante pode ser definida diretamente para os elementos de apoio e a distribuição de carga ocorre automaticamente. O peso próprio das vigas pode ser aplicado automaticamente através das suas dimensões.

Tudo isto em conjunto oferece a vantagem de o carregamento e a estrutura serem representados graficamente e poderem ser controlados. O engenheiro de estruturas tem uma visão geral mais detalhada das forças na estrutura, através da aplicação da carga precisa à estrutura e efetuando a modelação exata. É possível uma melhor relação de dimensionamento e, assim, economizar custos em toda a estrutura, mas também em componentes secundários.

Outra grande vantagem deste método de cálculo é a manipulação de alterações na arquitetura. Estas podem ser facilmente transportadas para a estrutura, o que poupa muito tempo.

Diferentes tipos de modelação

Os programas geralmente oferecem diferentes opções para exibir a estrutura. Por exemplo, é possível exibir a estrutura num plano, os eixos do sistema. Isto evita que forças internas adicionais sejam introduzidas na estrutura devido a excentricidades. De forma a evitar que os componentes individuais sejam exibidos de forma rígida, é necessário dispor as articulações nos pontos de interseção das barras.

Neste exemplo, estão dispostas articulações de momento (φy, φz ) nas ligações das vigas secundárias à viga principal no lado da viga secundária para evitar a transferência de forças internas para estas forças. Im mittleren Bereich, dort wo eine Durchlaufwirkung der Nebenträger entstehen soll, wurden Gelenke mit speziellen Freigaben angeordnet, so dass die Schnittgröße My übertragen werden kann, jedoch keine Torsion in den Hauptträger eingeleitet wird. Estas articulações especiais são denominadas articulações em tesoura no RFEM / RSTAB.

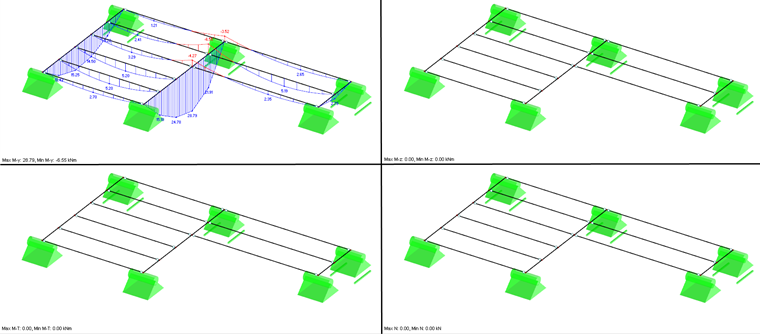

A visualização de resultados mostra que apenas as forças internas na direção M y ocorrem na estrutura com a modelação existente. Além do mais, esta estrutura apenas pode ser dimensionada de acordo com o EC 3.

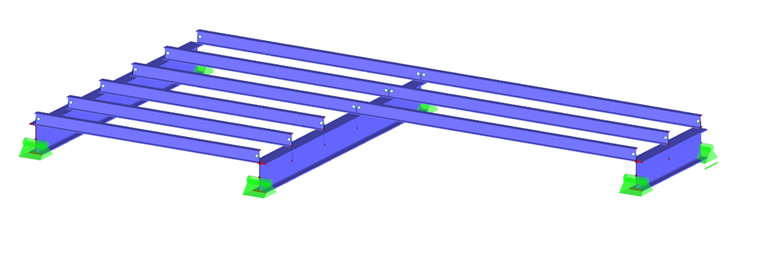

Pode acontecer que a estrutura seja exibida com excentricidades. É muito fácil realizar esta tarefa com este programa. No RFEM / RSTAB, é possível organizar o desvio automaticamente através do tamanho da secção. Este automatismo oferece a vantagem de alterar o tamanho do desvio quando a secção é alterada.

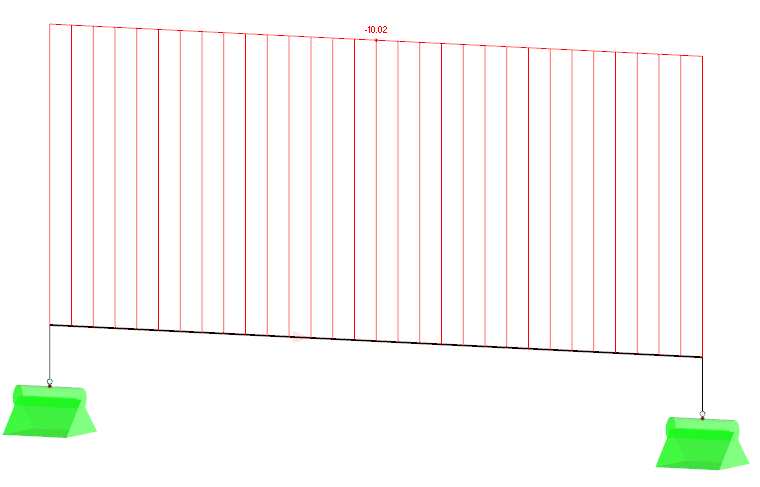

Ao escolher esta modelação, por favor, preste atenção à disposição das articulações assim como aos graus de liberdade das condições de apoio de forma a não gerar forças involuntárias na estrutura.

Conclusão

Uma visualização tridimensional da estrutura simplifica o trabalho do engenheiro de estruturas. Eles incluem, para citar apenas alguns, a distribuição de carga automática e a exibição mais fácil das alterações subsequentes na estrutura. No entanto, deve ser dada especial atenção à modelação para evitar efeitos não intencionais.
