Moduł dodatkowy JOINTS Timber - Timber to Timber dla RSTAB 8

Moduł dodatkowy JOINTS Timber – Timber to Timber służy do wymiarowania połączeń, w których drewniane pręty są ze sobą bezpośrednio połączone za pomocą śrub wkręcanych ukośnie.

Wymiarowanie bezpośrednich połączeń drewnianych zgodnie z EC 5 (Eurokodem 5)

Ogółem: 4

moduł dodatkowy RF-/JOINTS Timber - Timber to Timber dla RFEM/RSTAB | Wymiarowanie bezpośrednich połączeń drewnianych zgodnie z Eurokodem 5

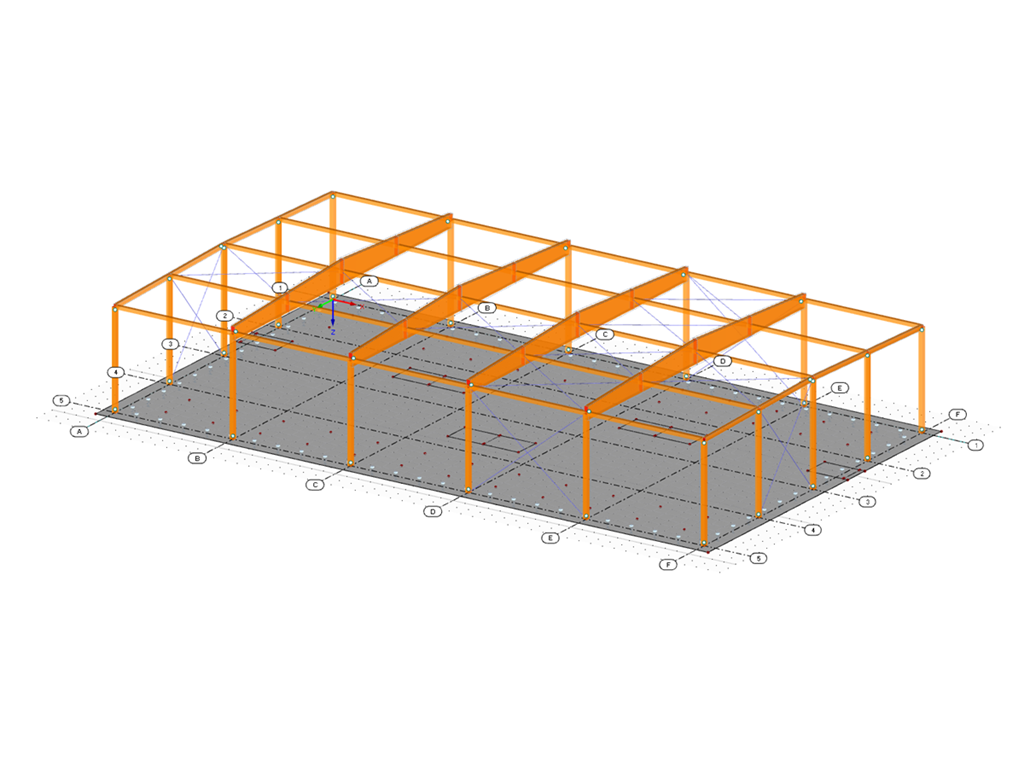

Hala drewniana na żelbetowej płycie stropowej

RFEM-/RSTAB-Zusatzmodul RF-/JOINTS Holz - Holz zu Holz | Bemessung direkter Holzverbindungen nach Eurocode 5

RF-/JOINTS TIMBER - Timber to Timber | Funkcje

Obliczanie połączeń przegubowych
Nachylenie dwuosiowe połączonego pręta (np. połączenie krokwi)
Połączenie dowolnej liczby prętów na jednym węźle dla typu "Tylko pręt główny"
Średnica wkręta 6 mm - 12 mm
Automatyczne sprawdzanie minimalnego rozstawu wkrętów
Optymalne definiowanie rozstawu wkrętów
Przenoszenie mimośrodu z RFEM/RSTAB
Poprzeczne lub równoległe rozmieszczenie wkrętów
Zdefiniowanie do 16 wkrętów w rzędzie
Graficzne przedstawienie połączeń w module dodatkowym i w RFEM/RSTAB
Możliwość przeprowadzenia wszystkich wymaganych obliczeń

RF-/JOINTS TIMBER - Timber to Timber | Wprowadzanie danych

Najpierw należy wybrać typ połączenia i normę obliczeniową.

Połączone pręty są importowane z modelu w programie RFEM/RSTAB. Moduł dodatkowy automatycznie sprawdza, czy wszystkie warunki geometrii są spełnione.

Ponadto obciążenia są importowane automatycznie z programu RFEM/RSTAB. W oknie Geometria można określić parametry wkręta (średnica, długość, kąt itp.).

RF-/JOINTS TIMBER - Timber to Timber | obliczenia

Moduł wyświetla następujące wyniki:

Minimalna odległość między trzpieniami
Nośność każdego wkręta

RF-/JOINTS TIMBER - Timber to Timber | Wyniki

Główne funkcje wymiarowania połączeń są najpierw pogrupowane i wyświetlane wraz z podstawową geometrią połączenia w pierwszym oknie wyników. W kolejnych oknach wyników można zobaczyć wszystkie istotne szczegóły obliczeń.

Wymiary, właściwości materiału i spoiny istotne dla konstrukcji połączenia są wyświetlane natychmiast i można je wydrukować. Podobnie aktywowany jest eksport do pliku DXF. Połączenia można zwizualizować w module RF-/JOINTS Timber - Timber to Timber oraz w programie RFEM/RSTAB.

Wszystkie grafiki mogą zostać dołączone do protokołu wydruku programu RFEM/RSTAB lub wydrukowane bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.
