Moduł dodatkowy HSS dla RSTAB 8

Moduł dodatkowy HSS oblicza różne połączenia z profili zamkniętych lub oblicza już istniejące połączenie.

Można projektować płaskie i przestrzenne węzły kratownic, które mogą być modelowane za pomocą okrągłych, kwadratowych lub prostokątnych profili zamkniętych.

Nośność połączeń spawanych z przekrojów zamkniętych wg EN 1993-1-8:2005 + AC:2009

Ogółem: 4

Moduł dodatkowy RF-/CAVITY dla RFEM/RSTAB | Obliczanie stanu granicznego nośności połączeń spawanych profili zamkniętych zgodnie z EC 3

HSS (en) | Funkcje

Integracja z RFEM/RSTAB z automatycznym rozpoznawaniem geometrii i przenoszeniem sił wewnętrznych
Możliwość ręcznego definiowania połączeń
Obszerna biblioteka przekrojów rurowych dla pasów i stężeń:
- przekroje okrągłe
- przekroje kwadratowe
- przekroje prostokątne
Dostępne klasy stali: S 235, S 275, S 355, S 420, S 450 oraz S 460

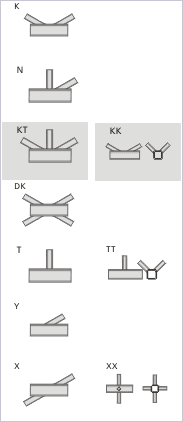

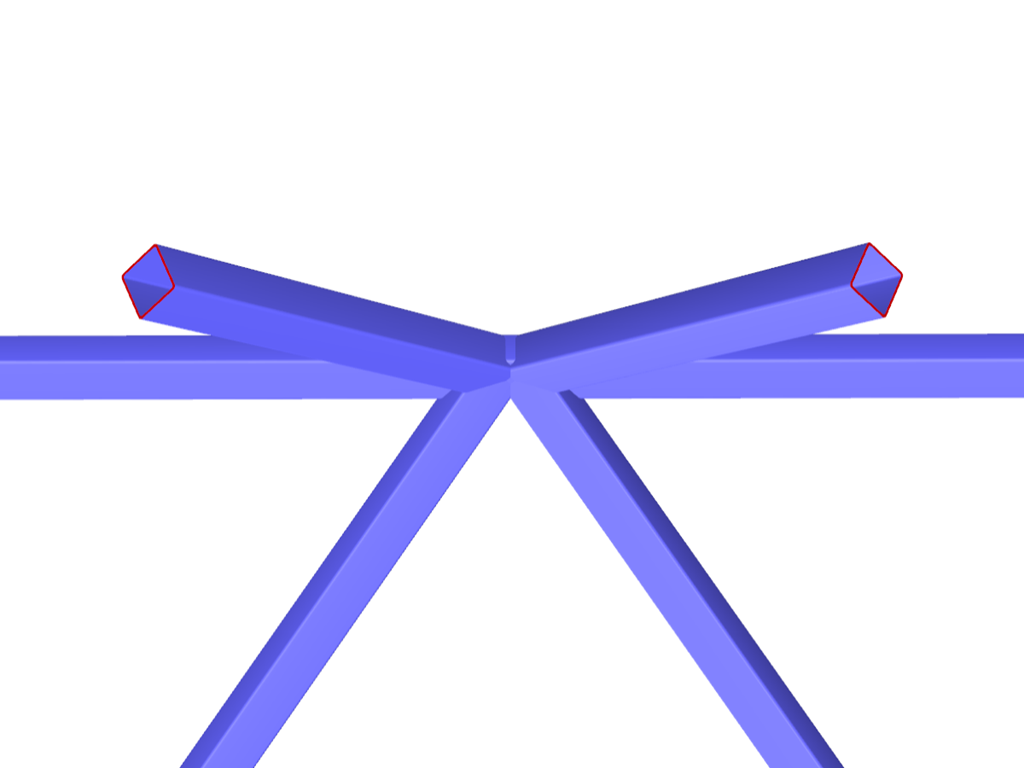

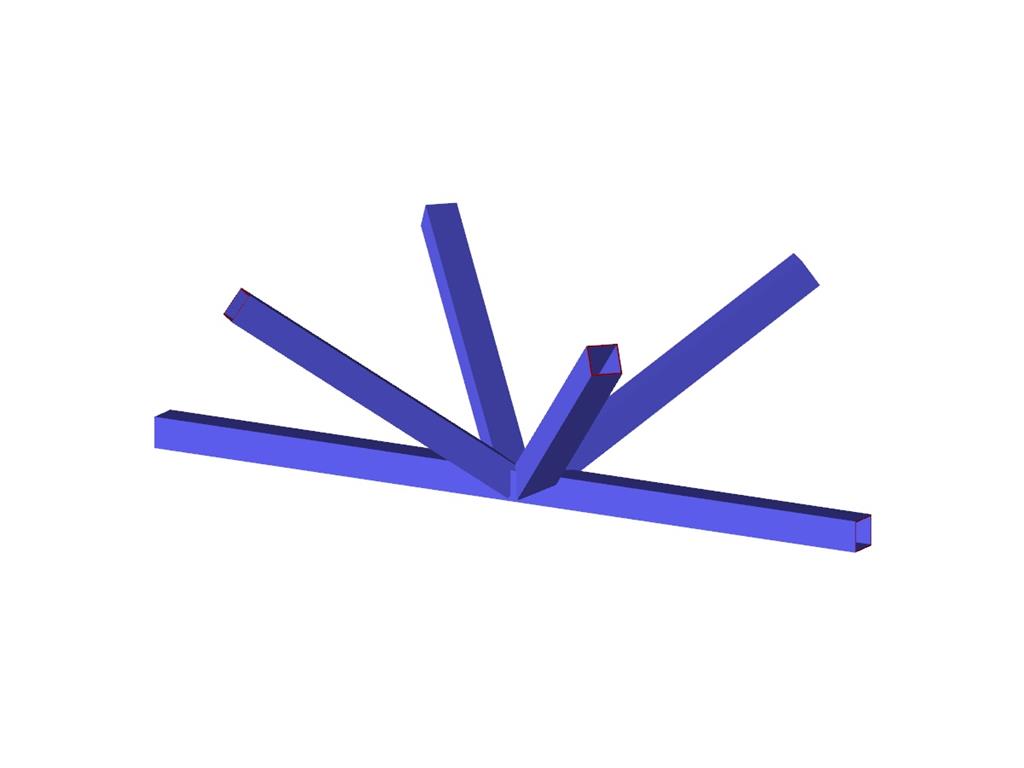

W zależności od specyfikacji standardowej dostępne są różne typy połączeń:
- Połączenie K (przerwa/przekrycie)
- Połączenie KK (przestrzenne)
- Połączenie N (przerwa/przekrycie)
- Połączenie KT (przerwa/przekrycie)
- Połączenie DK (przerwa/przekrycie)
- Połączenie T (płaszczyznowe)
- Połączenie TT (przestrzenne)
- Połączenie Y (płaszczyznowe)
- Połączenie X (płaszczyznowe)
- Połączenie XX (przestrzenne)
Wybór częściowych współczynników bezpieczeństwa zgodnie z załącznikiem krajowym dla Niemiec, Austrii, Czech, Słowacji, Polski, Słowenii, Szwajcarii i Danii
Dostosowywanie kątów pomiędzy pasami i stężeniami
Opcjonalny obrót pasów o 90° dla prostokątnych przekrojów rurowych
Możliwość uwzględniania przerw pomiędzy stężeniami lub ich wzajemnego pokrywania się
Opcjonalne uwzględnianie dodatkowych sił węzłowych
Obliczanie połączenia jako maksymalna nośność krzyżulców kratownicy dla sił osiowych i momentów zginających

HSS (en) | Wprowadzanie danych

Węzły połączenia można wybierać graficznie w modelu programu RFEM/RSTAB. Odpowiednie dane przekroju i geometria są importowane automatycznie. Parametry połączeń profili rurowych można również zdefiniować ręcznie. W razie potrzeby przekroje można modyfikować w module.

Domyślny kąt między krzyżulcami a pasami można również zmienić. Geometryczny stosunek krzyżulców do siebie jest ważny dla prawidłowego wyboru obliczeń. Zależność tę można zdefiniować poprzez określenie odstępu między zastrzałami lub poprzez ich zachodzenie na siebie.

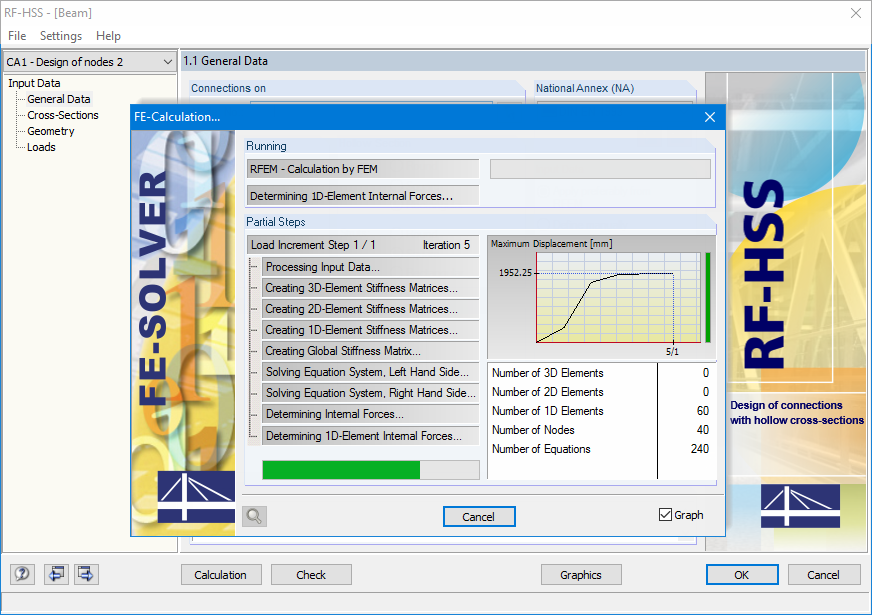

HSS (en) | obliczenia

Pomyślne sprawdzenie obliczeń opiera się na sprawdzeniu poprawności warunków geometrycznych.

RF-/HSS prowadzi analizę dla następujących typów obliczeń:

Uszkodzenie półki w belce pasa spowodowane siłą normalną
Uszkodzenie przez ścięcie prętów pasa spowodowane siłą normalną
Uszkodzenie zastrzału spowodowane siłą normalną
Przebicie spowodowane siłą normalną

HSS (en) | Wyniki

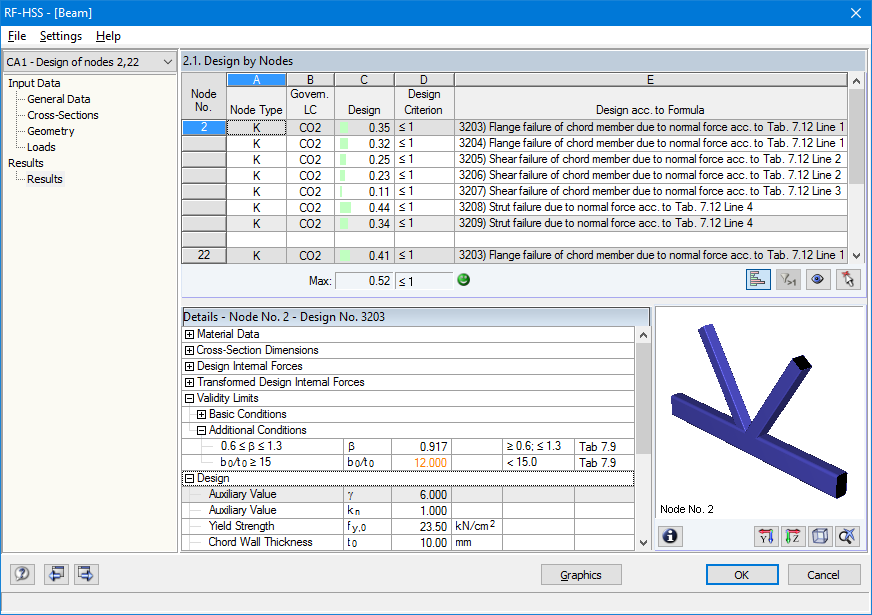

Wyniki zawierają szczegółowe informacje na temat analizowanych sił wewnętrznych, kryteriów obliczeniowych oraz granic. Niezadowalające wyniki obliczeń są jasno zaznaczone.

Wszystkie dane początkowe i wyniki są również udokumentowane w ogólnym protokole wydruku programu RFEM/RSTAB. Oddzielne przypadki obliczeniowe pozwalają na elastyczne badanie poszczególnych części dużych konstrukcji.
