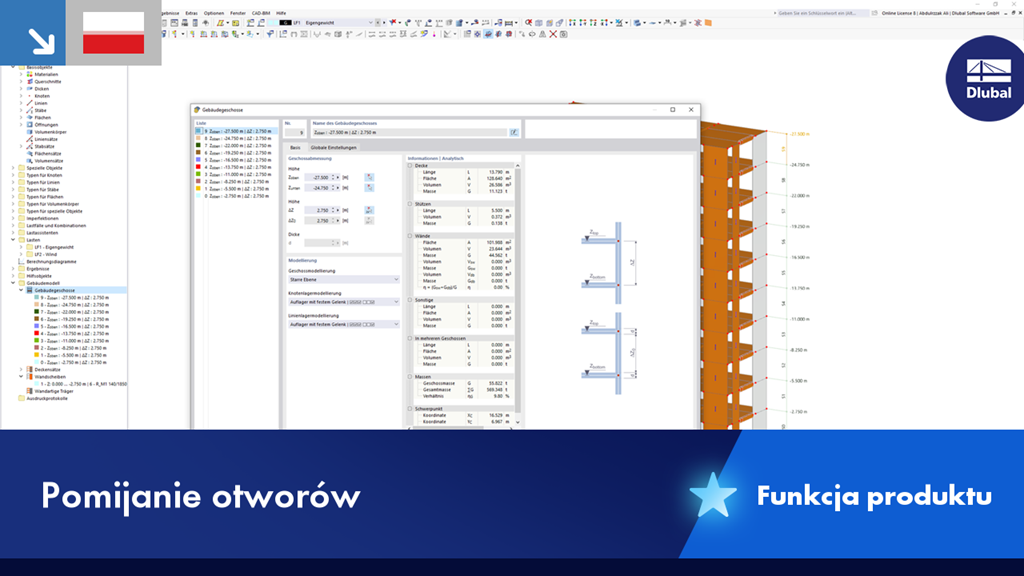

W obliczeniach modelu budynku można pominąć otwory o określonej powierzchni. Funkcję tę można aktywować w ustawieniach globalnych kondygnacji budynku. Pojawi się komunikat ostrzegający, że otwory zostały pominięte.
![KB 001860 | Analiza modalnego spektrum odpowiedzi NBC 2020 i podstawowe uwzględnienie ścinania w RFEM 6](/pl/webimage/044604/3625998/Image_0.png?mw=512&hash=d87dc0138e82ba8cab464782074e5aa2b1fb3d3d)
![Rozszerzenie modelu budynku](/pl/webimage/028467/3231624/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Rozszerzenie modelu budynku](/pl/webimage/025224/3154703/25224.png?mw=512&hash=f09d0c9ec35b2fb8547a76f0261b3b14941fdba3)
![KB 001880 | Projektowanie konstrukcji kablowych w RFEM 6 i RSTAB 9](/pl/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![Element 002632 | Analiza płyt\n jako osobnych konstrukcji 2D](/pl/webimage/041070/3545124/2023-06-22_15-36-36.png?mw=512&hash=1e094ee30f4d2d0a9c93f2cd5f456c9ba5c2afe0)
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
![Element 002664 | Narzędzia do modelowania dla modeli budynków](/pl/webimage/043816/3609974/43816.png?mw=512&hash=67e1752f5a2ba9fd3c557b17d484570ea5b74b01)
W przypadku elementów w modelach budynków dostępnych jest kilka narzędzi do modelowania:
- Linia pionowa
- Słup
- Ściana
- Belka
- Strop prostokątny
- Płyta wielokątna
- Prostokątny otwór w stropie
- Wielokątny otwór w stropie
Ta funkcja umożliwia definicję elementów na płaszczyźnie podłoża (na przykład z warstwą tła) z powiązanym tworzeniem wielu elementów w przestrzeni.
![Element 002645 | Typ kondygnacji "Tylko przeniesienie obciążenia"](/pl/webimage/042802/3572836/2023-08-15-07-31-40.png?mw=512&hash=9ae383438cc9e76b80eb19aae00cc8d2fa3b387a)
Za pomocą kondygnacji typu "Tylko przenoszenie obciążenia" można uwzględnić płyty bez wpływu sztywności w płaszczyźnie i poza nią w rozszerzeniu Model budynku. Ten typ elementu gromadzi obciążenia na płycie i przenosi je na elementy wsporcze modelu 3D. Daje to możliwość symulacji w modelu 3D elementów drugorzędnych, takich jak np. ruszt i inne podobne elementy rozkładu obciążenia, bez dalszych efektów.
![Tabelaryczne i graficzne centrum sztywności wyjściowej](/pl/webimage/035259/3420648/35259_EN.png?mw=512&hash=4e4e21315b3e0eea702bcfb0849dd9c5d805f306)
Aktywowałeś rozszerzenie Model budynku ? Bardzo dobrze! Możesz wyświetlić środek sztywności w tabeli i w formie graficznej. Użyj go na przykład do analizy dynamicznej.
