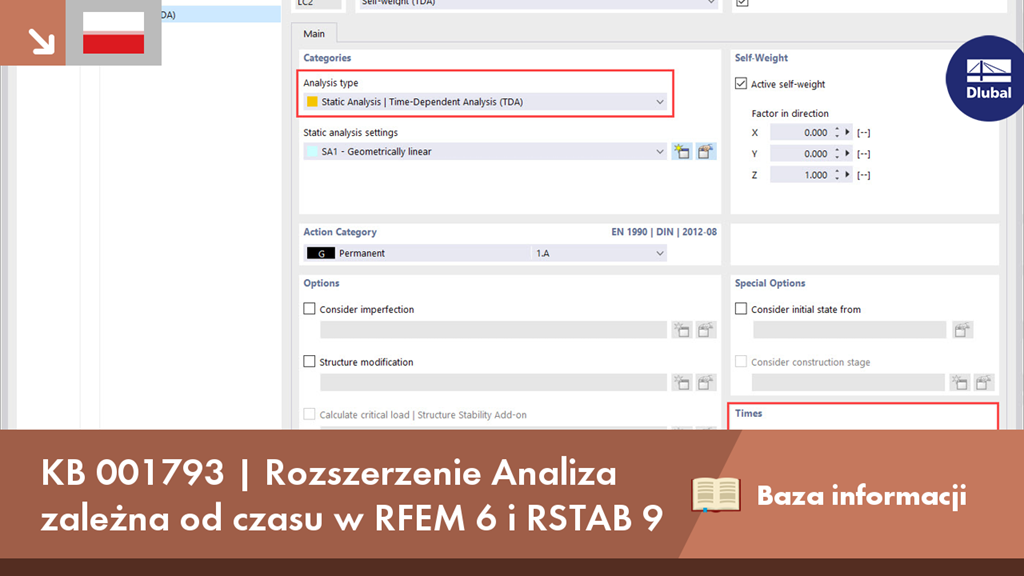

W tym filmie pokazano, w jaki sposób rozszerzenie „Analiza zależna od czasu” jest zintegrowane z programami RFEM 6 i RSTAB 9. Opisuje sposób definiowania danych wejściowych, takich jak charakterystyka materiału zależna od czasu, sposób określania typu analizy i czasy obciążenia.
KB 001793 | Rozszerzenie Analiza historii czasowej w RFEM 6 i RSTAB 9
![Rozszerzenie "Analiza zależna od czasu (TDA)"](/pl/webimage/038300/3454858/1_EN.jpg?mw=512&hash=2bb15a618e0ffe84f09dad624b316c14413d2a38)
![KB 001759 | Uwzględnienie efektów drugiego rzędu w RFEM 6 i RSTAB 9](/pl/webimage/034042/3377316/2022-09-08_14-32-04.png?mw=512&hash=f234df60c72ad9e85c0f1a2210bf9dc0cede3bda)
![Aktywacja rozszerzenia Analiza modalna i wybór normy obliczeniowej](/pl/webimage/031494/3312974/1_EN.png?mw=512&hash=0cb20064fea2605fa0436c92cc8f377eb2cbb465)
![Obliczanie poziomu 1 - konfiguracja stanu granicznego nośności](/pl/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
![Element 002670 | Projektowanie ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8](/pl/webimage/043976/3610239/43976.png?mw=512&hash=e0ff3b74cd1dd2fb09a7a91ea4ff77ee31ee23d5)
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.
W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:
- Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
- Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
![Element 002671 | Obliczenia sejsmiczne zgodnie z EC 8 dla prętów żelbetowych](/pl/webimage/043980/3609964/43980.png?mw=512&hash=6b308b2caaa2cf5340fbd88a9ea7eb2e201e6890)
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzać obliczenia sejsmiczne dla prętów żelbetowych zgodnie z EC 8. Są to między innymi następujące funkcje:
- Konfiguracje obliczeń sejsmicznych
- Rozróżnianie klas ciągliwości DCL, DCM, DCH
- Możliwość przeniesienia współczynnika odpowiedzi z analizy dynamicznej
- Sprawdzenie wartości granicznej współczynnika odpowiedzi
- Weryfikacja nośności dla "Wytrzymały słup - słaba belka"
- Uszczegółowienie i reguły szczególne dla współczynnika ciągliwości krzywizny
- Uszczegółowienie i reguły szczególne dla ciągliwości lokalnej
![Cecha 002640 | Wymiarowanie przekrojów RSECTION w rozszerzeniu Projektowanie konstrukcji betonowych](/pl/webimage/041869/3556798/2023-07-17-17-01-25.png?mw=512&hash=45a57fd189862fea878b98dfe8459b2da6a79207)
W rozszerzeniu Projektowanie konstrukcji betonowych można wymiarować dowolny przekrój RSECTION. Otulinę betonową, zbrojenie na ścinanie i zbrojenie podłużne definiuje się bezpośrednio w RSECTION.
Po zaimportowaniu przekroju ze zbrojeniem RSECTION do programu RFEM 6, można go również wykorzystać do obliczeń w rozszerzeniu Projektowanie konstrukcji betonowych.
Przejdź do filmu![Cecha 002415 | Ulepszona segmentacja dla kontroli deformacji](/pl/webimage/032122/3329118/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.
Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.
Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.
