Pytanie:

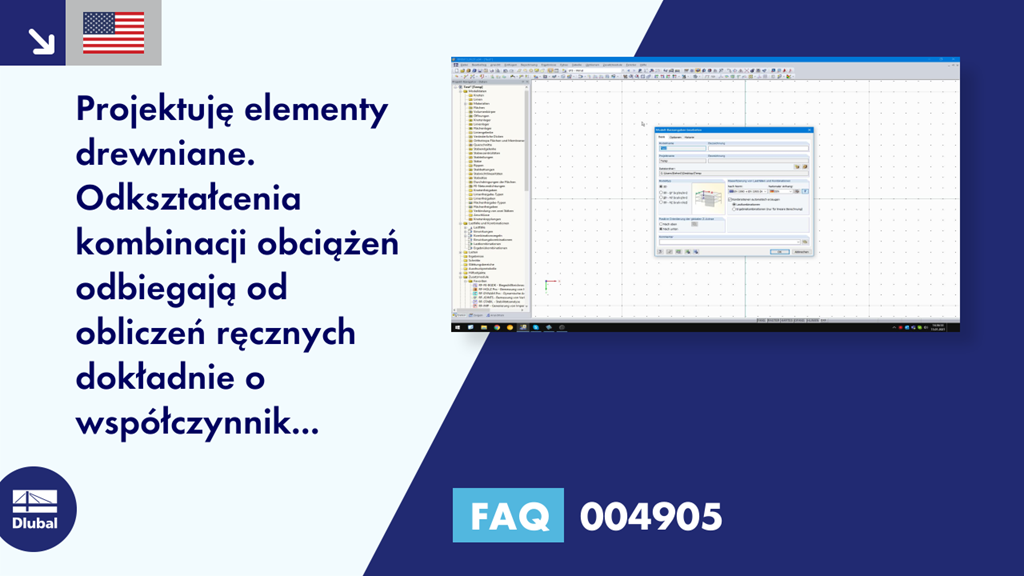

Projektuję elementy drewniane. Odkształcenia kombinacji obciążeń odbiegają od obliczeń ręcznych dokładnie o współczynnik częściowego współczynnika bezpieczeństwa materiału. Dlaczego?
Odpowiedź:
W parametrach obliczeniowych kombinacji obciążeń domyślnie ustawiony jest typ obliczeń według analizy drugiego rzędu. Na przykład obliczenia są przeprowadzane zgodnie z EN 1995-1-1, 2.2.2 (1) P, przy użyciu wartości obliczeniowych właściwości sztywności elementu konstrukcyjnego, to znaczy sztywności podzielonej przez częściowy współczynnik bezpieczeństwa. Z tego powodu ta modyfikacja sztywności jest domyślnie aktywowana (patrz rysunek 01). Oczywiście dla kombinacji obciążeń w stanie granicznym użytkowalności nie powinno być redukcji sztywności.
Ręczne tworzenie kombinacji obciążeń
W przypadku ręcznego tworzenia kombinacji obciążeń nie może ona „wiedzieć”, który stan graniczny występuje. W takim przypadku konieczne jest ręczne wprowadzenie ustawień (patrz rysunek 02). Ustawienie to należy dezaktywować ręcznie również podczas przełączania na analizę geometrycznie liniową.
Automatyczne generowanie kombinacji obciążeń
Jeżeli kombinacje obciążeń są generowane automatycznie przez program (patrz rysunek 03), redukcja sztywności jest automatycznie dezaktywowana dla kombinacji SLS charakterystycznych dla konstrukcji drewnianych. W przypadku kombinacji SGN uwzględniana jest redukcja w zależności od metody analizy (drugiego rzędu analiza i wyższe) lub nie (analiza geometrycznie liniowa). Wymaga to jednak zdefiniowania typu obliczeń w wyrażeniach kombinacji (patrz rysunek 04). Zmiana typu obliczeń w parametrach obliczeń KO nie ma wpływu na sztywność.
