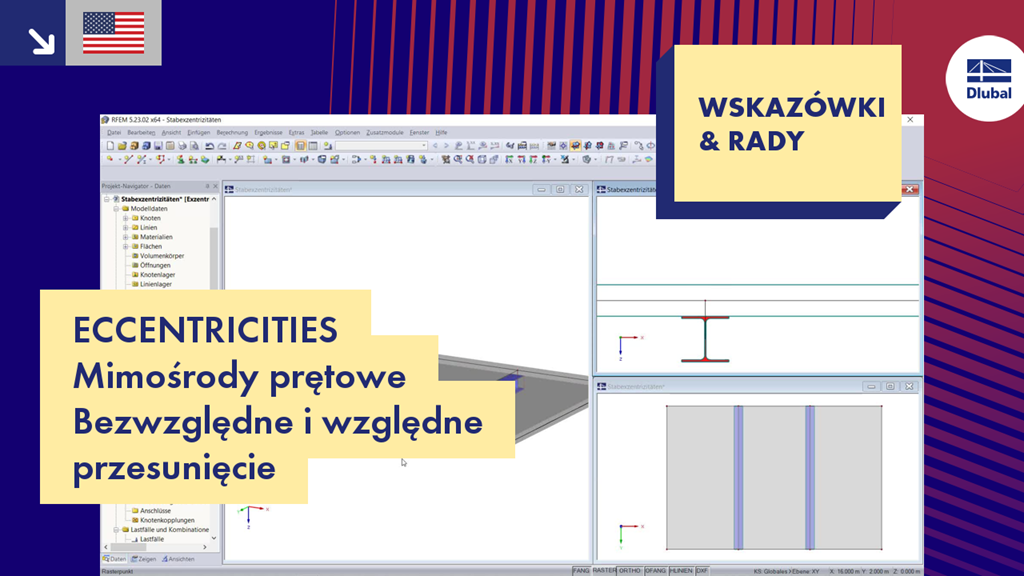

Nagranie wideo pokazuje dwie opcje mimośrodu bezwzględnego i mimośrodu względnego do utworzenia mimośrodu pręta. Wyjaśniono, jaki wpływ może mieć mimośród na powstające siły wewnętrzne.
T&T 005 | Mimośrody - mimośrody prętowe
- Liniowa i nieliniowa analiza statyczno-wytrzymałościowa w programie RSTAB
- Użyteczne narzędzia do szybkiego tworzenia konstrukcji w programie RFEM
- Instrukcja online
![Model 1 bez mimośrodów prętowych](/pl/webimage/008634/2448006/01-en_us.png?mw=512&hash=179a2a021b789f284dc6c0e23e541b00acc18c72)
![Mimośrody](/pl/webimage/009587/2419456/01-en-png-3-png.png?mw=512&hash=bd17990bc54ee5c4622dc268e48b91b2d60d2889)
![Lokalizacje zwolnień prętowych w przypadku mimośrodów](/pl/webimage/010061/2422443/01-pl-png-png.png?mw=512&hash=34d24408613b562e2102bffb5e929ea8fbd7718e)
![Exzentrizität der Fußplatte](/pl/webimage/010432/2425584/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Cecha 002443 | Kontrola stanu zarysowania do analizy odkształcenia i szerokości rys](/pl/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
Można aktywować następujące ustawienia:
- Stan zarysowania obliczony na podstawie powiązanego obciążenia
- Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
- Stan przekroju zarysowanego - niezależny od obciążenia
![Cecha 002415 | Ulepszona segmentacja dla kontroli deformacji](/pl/webimage/032122/3329118/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.
Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.
Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.
![Cecha 002416 | Prezentacja wyników przy użyciu płaszczyzny tnącej](/pl/webimage/032133/3329387/ClippingEbene_EN.jpg?mw=512&hash=d3971d5a6846c92d3334b593636f1de8c4d2f199)
Funkcja ta przyczynia się również do przejrzystego wyświetlania wyników. Płaszczyzny przycinania to płaszczyzny, które można umieszczać w dowolnym miejscu w modelu. Wskutek tego strefa przed lub za płaszczyzną jest ukrywana na ekranie. W ten sposób można w przejrzysty i prosty sposób wyświetlić wyniki, na przykład na przecięciu lub bryle.
![Cecha 002423 | Prezentacja wyników w bryłach](/pl/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
