Pytanie:
Jak obliczyć naprężenia w SHAPE‑THIN?
Odpowiedź:
Jeżeli naprężenia mają być obliczane w SHAPE‑THIN, konieczne jest utworzenie co najmniej jednego przypadku obciążenia. Nowy przypadek obciążenia można utworzyć, korzystając z:
Menu "Wstaw" → "Obciążenia" → "Nowy przypadek obciążenia"
Menu kontekstowe pozycji „Przypadki obciążeń” w nawigatorze
Wpis w tabeli „2.1 Przypadki obciążeń”
Ponadto konieczne jest zdefiniowanie sił wewnętrznych. Siły wewnętrzne można wprowadzać za pomocą:
Menu "Wstaw" → "Obciążenia" → "3.1 Siły wewnętrzne" → "Okno dialogowe"
Wpis w tabeli "3.1 Siły wewnętrzne"
Import sił wewnętrznych z programu RFEM lub RSTAB do tabeli "3.1 Siły wewnętrzne"

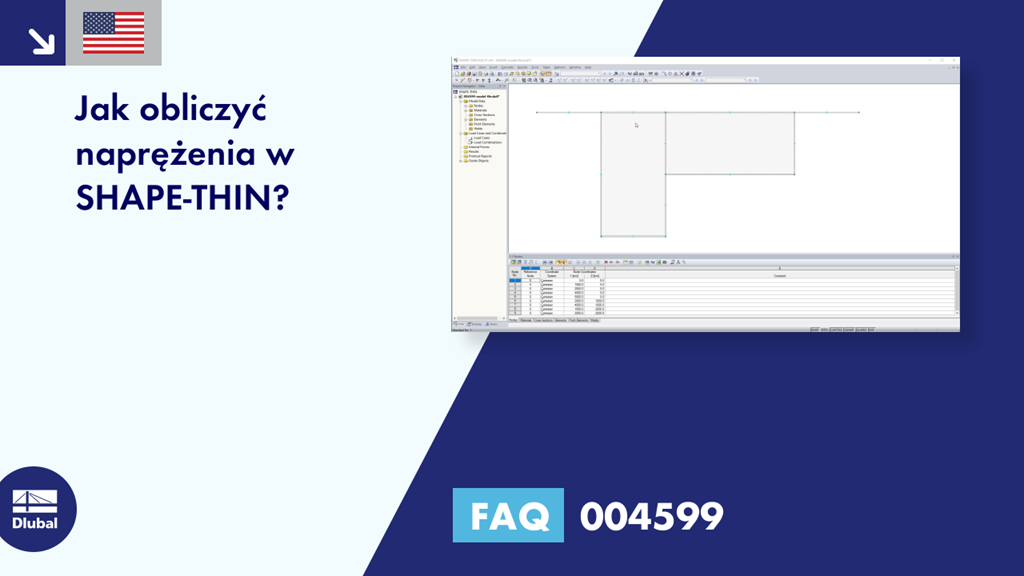

Po zakończeniu obliczeń naprężenia można wyświetlić graficznie oraz w tabelach (Rysunek 01). Pokazano to również na filmie.
