W artykule tym pokazano wpływ różnych sztywności ścian drewnianych na rzut.

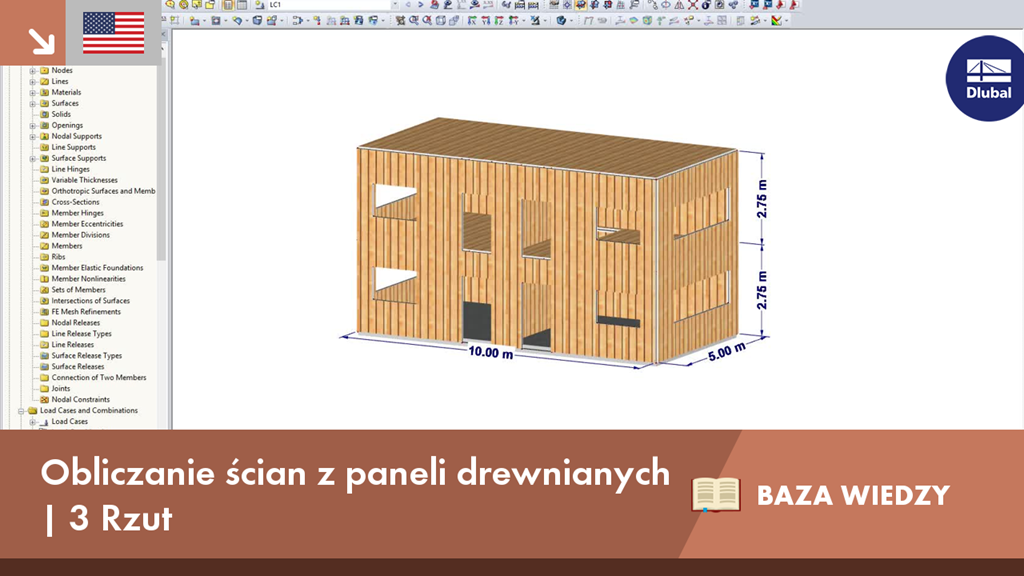

KB 001619 | Obliczanie ścian z paneli drewnianych | 3. rzut kondygnacji
![Siły oddziałujące na ścianę](/pl/webimage/011716/2448188/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Gebäude](/pl/webimage/008705/2179903/01-en_(2).png?mw=512&hash=ef59f208ffc8ad06d0b93617395464e1e9676d11)
![System](/pl/webimage/008744/3689325/8744.png?mw=512&hash=b6bfbae69d1045b65ca4f9bbf2f8a15a67b5fae8)
![Konstrukcja płyty drewnianej](/pl/webimage/008914/566447/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Funkcja 002824 | Materiał OSB dla USA i Kanady](/pl/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
![Element 002792 | Drewniany element panelowy](/pl/webimage/048109/3767848/2024-03-14_13-56-20.png?mw=512&hash=c2c60498cb42f6ae62fb1ccfea4928bacda0d865)
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
![Element 002785 | Obliczanie odporności ogniowej powierzchni dla EN 1995 i SIA 265](/pl/webimage/047506/3712111/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
![Element 002615 | Konstrukcje nośne z drewna klejonego krzyżowo dla USA, Kanady i Szwajcarii](/pl/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
