Sonja von Bloh, M.Sc.

2019-12-06

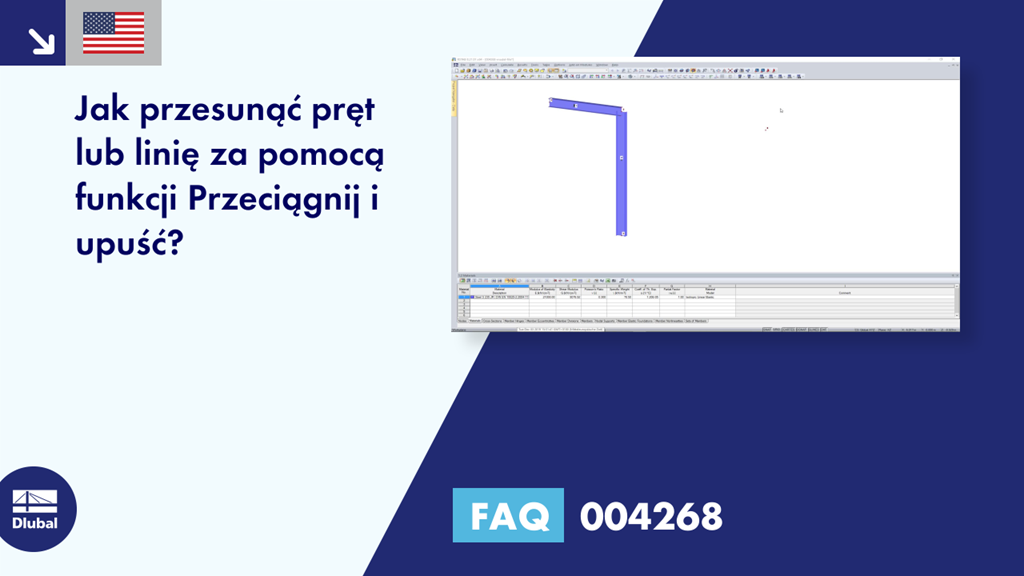

FAQ 004268 | Jak przesunąć pręt lub linię za pomocą funkcji Przeciągnij i amp; Upuścić?

Pytanie:
Jak przesunąć pręt lub linię za pomocą funkcji Przeciągnij i amp; Upuścić?

Odpowiedź:
Funkcja przeciągnij i upuść jest bardzo pomocna podczas szybkiej pracy w RFEM i RSTAB. Najpierw należy aktywować tę opcję w menu kontekstowym (Rysunek 01).

Klikając pręt lub linię w pobliżu węzła początkowego lub końcowego w oknie roboczym, można szybko zdefiniować graficznie nowy punkt połączenia.

Jeśli jednak złapiesz pręt lub linię w środkowej części, możesz po prostu przesunąć element w nowe miejsce.

Dodatkowe naciśnięcie klawisza „Ctrl” powoduje skopiowanie zaznaczonych elementów.

Film najpierw pokazuje, jak przenieść głowicę kolumny Pręta 2 z Węzła 2 do Węzła 4. Następnie pokazuje, w jaki sposób Pręt 2 został przesunięty w nowe miejsce.

FAQ 004268
