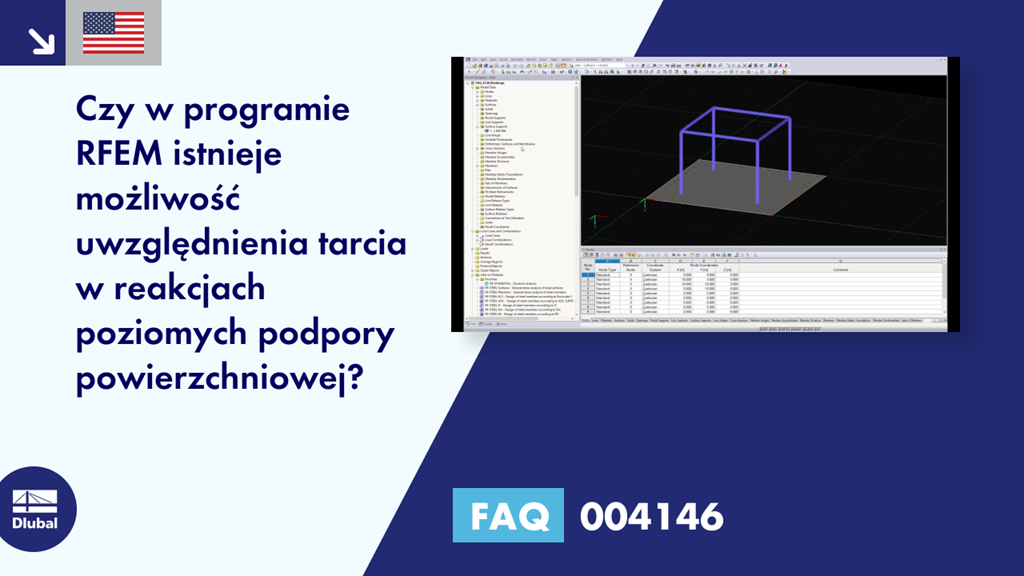

Pytanie:
Czy w programie RFEM istnieje możliwość uwzględnienia tarcia dla reakcji poziomych podpory powierzchniowej?
Odpowiedź:
W przypadku podpór powierzchniowych opcja ta jest dostępna tylko wtedy, gdy zdefiniowano nieliniowość w lokalnym kierunku z (uszkodzenie, jeżeli naprężenie kontaktowe w z jest ujemne/dodatnie). W oknie dialogowym, w którym można edytować nieliniowość, znajduje się opcja „Tarcie w płaszczyźnie xy”.
Ta opcja działa tak, jak pokazano w graficznym oknie dialogowym: Podpora w kierunku x i y jest w pełni akceptowana dopiero po osiągnięciu naprężenia kontaktowego Tau (naprężenie kontaktowe Sigma pomnożone przez współczynnik tarcia). Konieczne jest wcześniejsze liniowe zmniejszenie tego współczynnika.
Aby skorzystać z tej opcji, podpora musi znajdować się w kierunkach poziomych. Może być zdefiniowany jako stały lub ze sprężyną sprężystą. Jeżeli sprężyna jest zdefiniowana jako 0, podpora nie jest uwzględniana, mimo że został wprowadzony współczynnik tarcia.
