Pytanie:

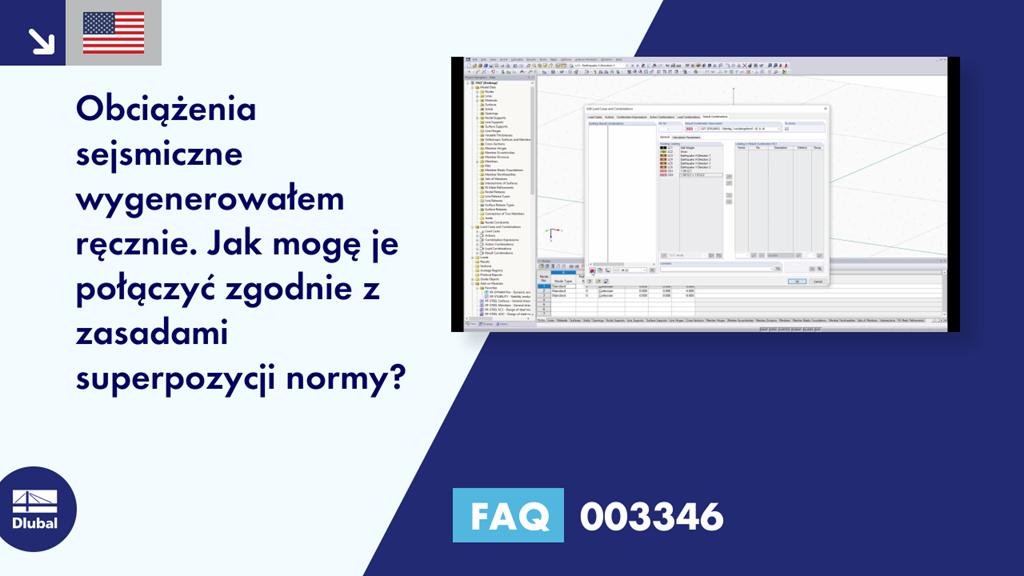

Obciążenia sejsmiczne wygenerowałem ręcznie. Jak mogę je połączyć zgodnie z zasadami superpozycji normy?
Odpowiedź:
Jeżeli przypadki obciążeń zostały zdefiniowane z obciążeniami od trzęsienia ziemi i nie można ich połączyć za pomocą modułu dodatkowego RF-/DYNAM Pro, nie należy w tym celu stosować automatycznej kombinacji. Poniższe kroki opisują sposób definiowania kombinacji ręcznych:
W zależności od tego, czy chcesz zastosować regułę SRSS czy CQC, może być konieczne aktywowanie jej w Danych ogólnych (tylko w przypadku reguły CQC). W przypadku reguły CQC należy aktywować dodatkowe parametry, które można ustawiać w przypadkach obciążeń.
Utwórz kombinację wyników dla każdego kierunku. Dodaj wszystkie przypadki obciążeń, w których zdefiniowano oddziaływania trzęsienia ziemi w tym kierunku. W Parametry obliczeń można następnie zdefiniować typ superpozycji.
W kolejnym kroku kierunki są nakładane w kolejnych kombinacjach wyników. W takim przypadku Eurokod 8 zapewnia na przykład regułę 100/30%. W tym celu należy dodać „i” do kombinacji wyników poszczególnych kierunków i zmienić współczynniki na 1,0 dla kierunku dominującego i 0,3 dla pozostałych kierunków. Konieczne jest zawsze tworzenie jednej kombinacji wyników dla każdego kierunku.
Na końcu tworzona jest kolejna kombinacja wyników, którą można wykorzystać do obliczeń. W tej kombinacji obciążenia od trzęsienia ziemi są nakładane na obciążenia stałe i przyłożone (tworzenie kombinacji przypadkowej). Należy pamiętać, że kombinacje wyników dla trzęsień ziemi należy dodać ze znakiem „lub”.
