Pytanie:

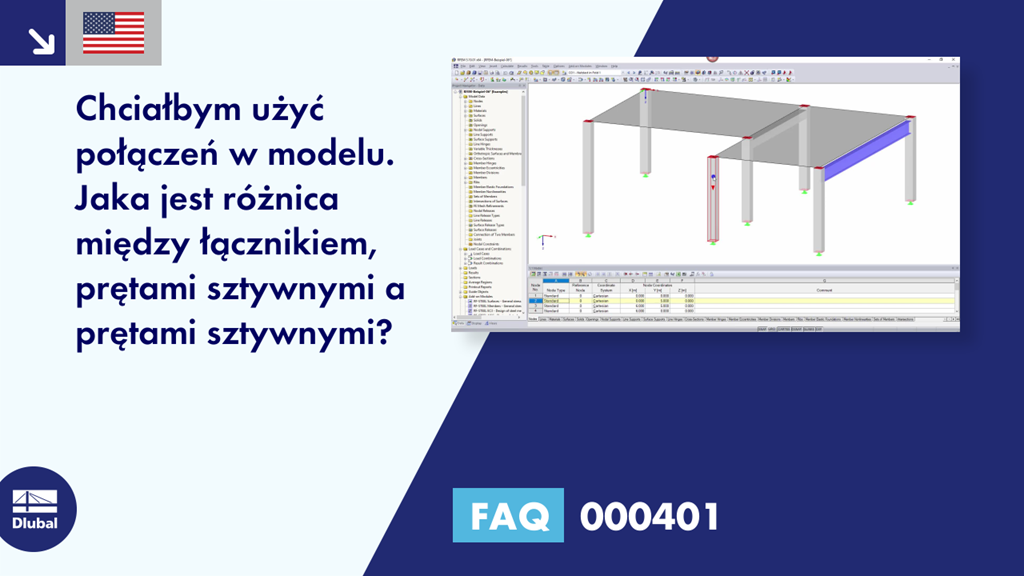

Chciałbym użyć połączeń w modelu. Jaka jest różnica między łącznikiem, prętami sztywnymi a prętami sztywnymi?
Odpowiedź:
Pręt łączący jest prętem pozornym o definiowalnych właściwościach sztywności lub przegubu. Dostępne są cztery opcje połączenia węzła początkowego i końcowego. Siły osiowe i tnące lub momenty skręcające i zginające są przenoszone bezpośrednio z jednego węzła na drugi. Sprzęgła umożliwiają modelowanie specjalnych sytuacji dla przenoszenia siły i momentu.
W przypadku określenia Dummy Rigid jako opisu przekroju można użyć pręta o wysokim stopniu sztywności, uwzględniającego zwolnienia lub inne właściwości pręta. W programie RFEM 5 i RSTAB 8 Dummy Rigid został zastąpiony przez sztywny pręt. Jednak ze względu na kompatybilność nadal można użyć Dummy Rigid.
Sztywności w tych prętach są obliczane w odniesieniu do długości pręta L:
EA-x = GI-x = 1013 ⋅ L.
EI-y = EI-z = 1013 ⋅ L3
GA-y = GA-z = 1015 ⋅ L (RFEM) lub GA-y = GA-z = 0 (RSTAB)
Gdzie
- RWx Sztywność przy rozciąganiu
- GIx Sztywność skrętna
- EI sztywność na zginanie
- GA sztywność na ścinanie
