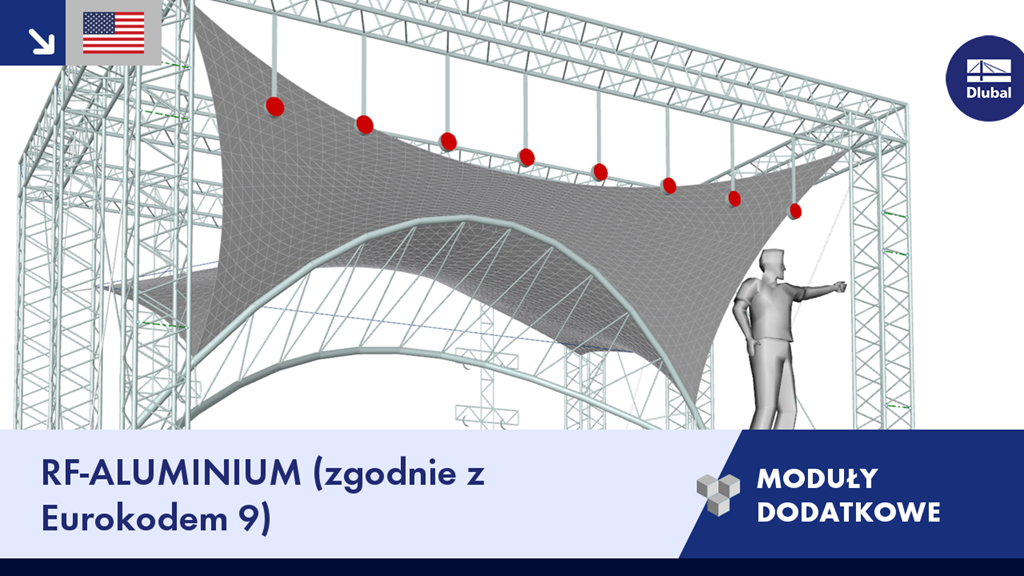

Lekkie, trwałe, ekologiczne - aluminium w wielu przypadkach jest doskonałym materiałem. Ten film pokazuje, jak łatwo można zaprojektować lekką konstrukcję z wykorzystaniem modułu dodatkowego RF-/ALUMINIUM.
Moduł dodatkowy RF-/ALUMINIUM służy do przeprowadzania wszystkich typowych obliczeń stanu granicznego nośności, stateczności i użytkowalności dla elementów aluminiowych/konstrukcji aluminiowych zgodnie z Eurokodem 9.
W module dodatkowym można zdefiniować obciążenie i załącznik krajowy do obliczeń.
Następnie należy zdefiniować wszystkie istotne właściwości komponentów w przejrzystych oknach.
W obliczeniach uwzględniono możliwe spoiny poprzeczne i powiązane stany graniczne nośności.
Na koniec należy zdefiniować warunki brzegowe dla analizy stateczności i odkształceń.
Oprócz automatycznej klasyfikacji przekrojów, przekroje można optymalizować również automatycznie.
Wszystkie wykonane obliczenia są przedstawione w przejrzysty sposób w tabelach i można je wyświetlić w postaci wykresów wyników dla prętów i zbiorów prętów w programie głównym.
Przekroje aluminiowe zdefiniowane przez użytkownika z programu SHAPE-THIN można również uwzględniać w programach RSTAB i RFEM, a następnie obliczać je w module dodatkowym ALUMINIUM.
Wszystkie obliczenia - od określenia sił wewnętrznych po wymiarowanie - należy udokumentować w ogólnym protokole wydruku programu RSTAB lub RFEM.
