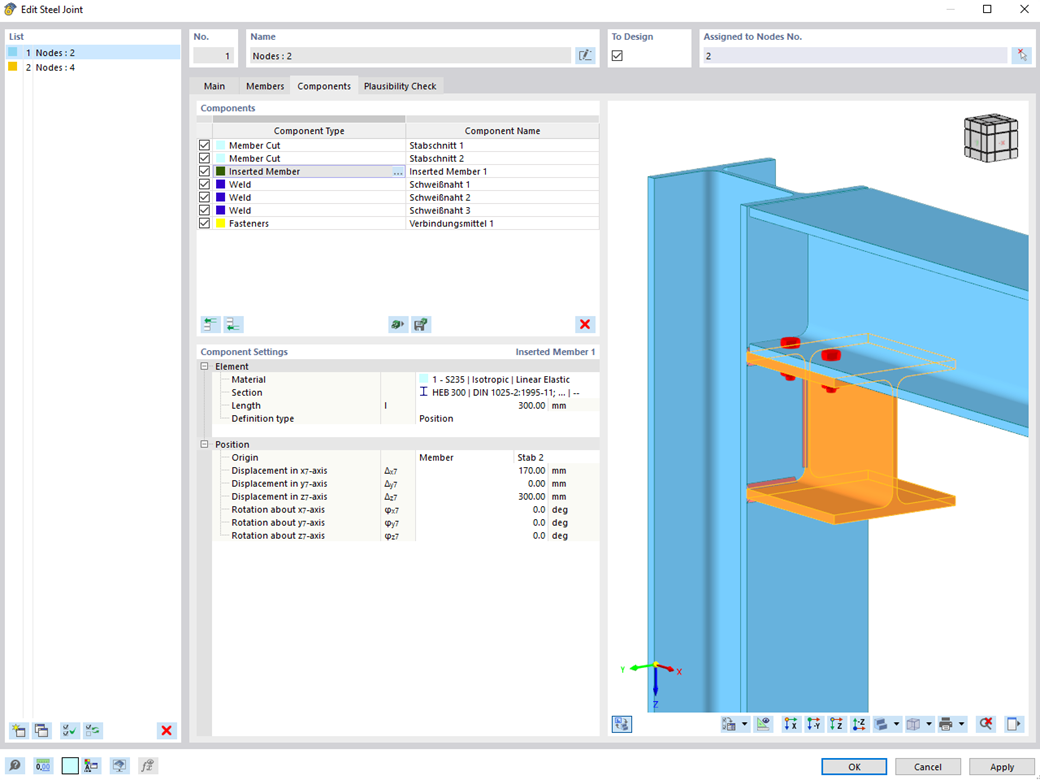

W celu wymiarowania połączenia można wstawić nowy pręt jako komponent bezpośrednio w rozszerzeniu Połączenia stalowe. Jest to uwzględniane tylko podczas projektowania połączeń. Do łączenia z innymi prętami można użyć komponentów Spoina i Element złączny.
Ponadto, za pomocą komponentów i Edytor pręta można rozmieścić elementy zbrojenia, takie jak usztywnienia i skosy na wstawianym pręcie.
Przejdź do filmu
Funkcja produktu
Ogólne informacje
W rozszerzeniu Połączenia stalowe można klasyfikować sztywności połączeń.
Oprócz sztywności początkowej w tabeli wyświetlane są również wartości graniczne dla połączeń przegubowych i sztywnych dla wybranych sił wewnętrznych N, My i/lub Mz. Uzyskana klasyfikacja jest następnie wyświetlana w tabeli jako „przegubowa”, „półsztywna” i „sztywna”.
Przejdź do filmu
W rozszerzeniu „Połączenia stalowe” można uwzględnić naprężenie wstępne śrub w obliczeniach dla wszystkich komponentów. Sprężenie można łatwo aktywować za pomocą pola wyboru w parametrach śruby i ma ono wpływ zarówno na analizę naprężeniowo-odkształceniową, jak i na analizę sztywności.
Śruby sprężone to specjalne śruby stosowane w konstrukcjach stalowych w celu wygenerowania dużej siły zaciskowej między połączonymi elementami konstrukcyjnymi. Ta siła docisku powoduje tarcie między elementami konstrukcyjnymi, co umożliwia przenoszenie sił.
Funkcjonalność
Śruby sprężane są dokręcane z określonym momentem, co powoduje ich rozciąganie i powstawanie siły rozciągającej. Ta siła rozciągająca jest przenoszona na połączone elementy i prowadzi do powstania dużej siły mocującej. Siła zaciskowa zapobiega poluzowaniu połączenia i zapewnia niezawodne przenoszenie siły.
Zalety
Analiza i wymiarowanie
Obliczenia śrub sprężanych są przeprowadzane w RFEM z wykorzystaniem modelu analitycznego ES wygenerowanego przez rozszerzenie "Połączenia stalowe". Uwzględnia ona siłę zwarcia, tarcie między elementami konstrukcyjnymi, wytrzymałość śrub na ścinanie oraz nośność elementów konstrukcyjnych. Wymiarowanie odbywa się zgodnie z DIN EN 1993-1-8 (Eurokod 3) lub amerykańską normą ANSI/AISC 360-16. Utworzony model analityczny wraz z wynikami można zapisać i wykorzystać jako niezależny model w programie RFEM.
W komponencie Edytor pręta jako obiekt zmieniający można również wybrać cały pręt zamiast poszczególnych blach. W ten sposób obie operacje, "Podcięcie" i "Faza", można wykorzystać dla kilku blach danego profilu.
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Rozszerzenie
Dzięki rozszerzeniu Połączenia stalowe dla RFEM można analizować połączenia stalowe przy użyciu modelu ES. Modelowanie przebiega w pełni automatycznie w tle i może być kontrolowane przez użytkownika dzięki prostemu oraz intuicyjnemu wprowadzaniu elementów.
Rozszerzenie
Rozszerzenie Skręcanie skrępowane (7 stopni swobody) umożliwia uwzględnienie deplanacji przekroju jako dodatkowego stopnia swobody.
Rozszerzenie
Rozszerzenie Nieliniowe zachowanie materiału umożliwia uwzględnienie w programie RFEM nieliniowości materiałowych (np. izotropowy plastyczny, ortotropowy plastyczny, izotropowy z uszkodzeniem).
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Rozszerzenie
Rozszerzenie Analiza etapów budowy (CSA) umożliwia uwzględnienie procesu budowy konstrukcji (prętowych, powierzchniowych i bryłowych) w programie RFEM.
Rozszerzenie
Daje możliwość uwzględnienia zmiennego w czasie zachowania materiału w przypadku prętów. Długotrwałe efekty takie jak pełzanie, skurcz i starzenie w zależności od konstrukcji mogą wpływać na rozkład sił wewnętrznych.
Rozszerzenie
Rozszerzenie Form-Finding znajduje optymalny kształt prętów poddanych działaniu sił osiowych i modeli powierzchniowych obciążonych rozciąganiem membranowym. Kształt jest określany na podstawie równowagi między siłą osiową pręta lub naprężeniem membranowym, a istniejącymi warunkami brzegowymi.
Rozszerzenie
Rozszerzenie Analiza modalna umożliwia obliczanie wartości własnych, częstotliwości i okresów drgań własnych dla modeli prętowych, powierzchniowych i bryłowych.
Rozszerzenie
Za pomocą rozszerzenia Analiza pushover można przeanalizować oddziaływania sejsmiczne na konkretny budynek, a tym samym ocenić, czy jest on w stanie wytrzymać trzęsienie ziemi.
Rozszerzenie
Informacje o kondygnacjach i całym modelu (środek ciężkości) są wyświetlane w tabelach i grafice.
Rozszerzenie
Rozszerzenie Analiza naprężeniowo-odkształceniowa przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.
Program główny
Nowoczesny program do analizy statyczno-wytrzymałościowej 3D jest odpowiedni do analizy statyczno-wytrzymałościowej i dynamicznej konstrukcji szkieletowych, a także do wymiarowania betonu, stali, drewna i innych materiałów.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Rozszerzenie
Rozszerzenie Analiza naprężeniowo-odkształceniowa przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.
Rozszerzenie
Rozszerzenie Skręcanie skrępowane (7 stopni swobody) umożliwia uwzględnienie deplanacji przekroju jako dodatkowego stopnia swobody podczas obliczania prętów.
Rozszerzenie
Rozszerzenie Analiza modalna umożliwia obliczanie wartości własnych, częstotliwości i okresów drgań własnych dla modeli prętowych, powierzchniowych i bryłowych.
Rozszerzenie
Za pomocą rozszerzenia Analiza pushover można przeanalizować oddziaływania sejsmiczne na konkretny budynek, a tym samym ocenić, czy jest on w stanie wytrzymać trzęsienie ziemi.
