Odpowiedź:
W programie RSECTION można analizować ogólne przekroje stalowe lub aluminiowe i określać właściwości przekroju efektywnego. W tym celu potrzebne jest rozszerzenie programu Przekroje efektywne dla RSECTION.

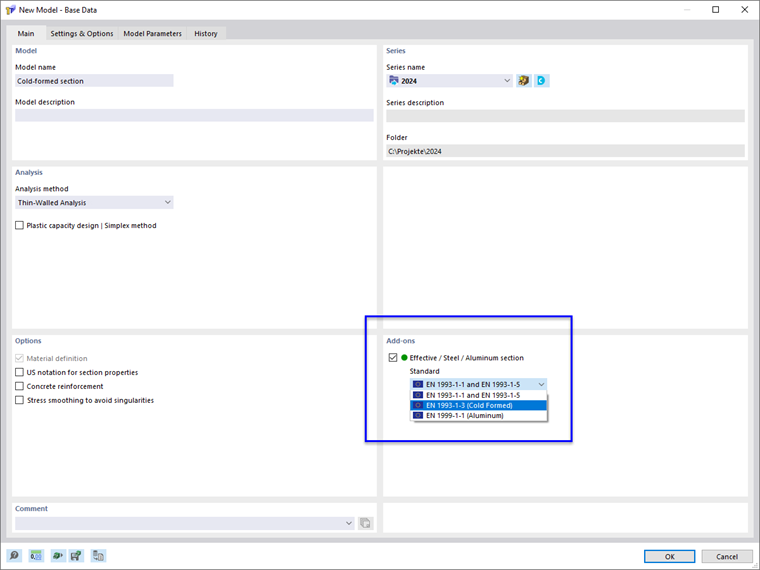

W przypadku posiadania licencji na to rozszerzenie można aktywować opcję Przekrój efektywny do obliczeń w Danych podstawowych przekroju.
Następnie należy zdefiniować normę, według której mają zostać przeprowadzone obliczenia. Obecnie dostępne są następujące opcje:
- EN 1993-1-1 i EN 1993-1-5
- EN 1993-1-3 (profilowane na zimno)
- EN 1999-1-1 (aluminium)
Charakterystyki przekroju efektywnego zależą od sił wewnętrznych przekroju. W tym celu należy utworzyć przypadek obciążenia i zdefiniować jedną lub więcej konfiguracji sił wewnętrznych.

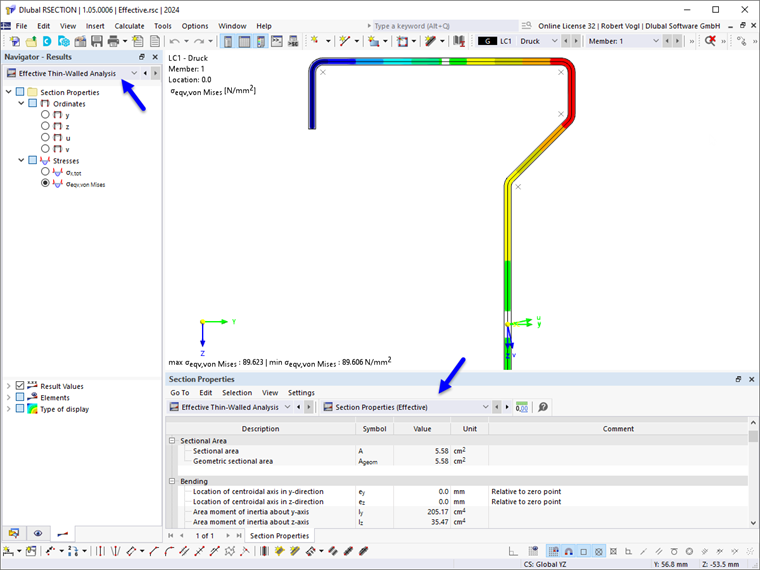

Po zakończeniu obliczeń w tabeli wyświetlane są efektywne właściwości przekroju. W oknie graficznym można sprawdzić naprężenia w przekroju efektywnym.
Zapisany przekrój można zaimportować do programu RFEM lub RSTAB w celu wykorzystania w dalszych analizach.
Webinarium Określanie właściwości przekrojów i Analiza naprężeń w RSECTION przedstawia modelowanie i obliczenia przekroju formowanego na zimno.
Więcej informacji można znaleźć tam.
