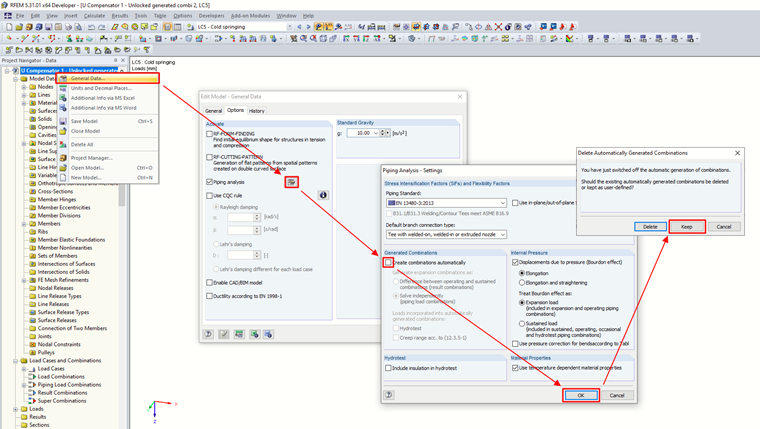

Kombinacje można oczywiście modyfikować. W Danych ogólnych modelu należy wyłączyć automatyczne generowanie kombinacji, ale zachować wcześniej utworzone kombinacje.

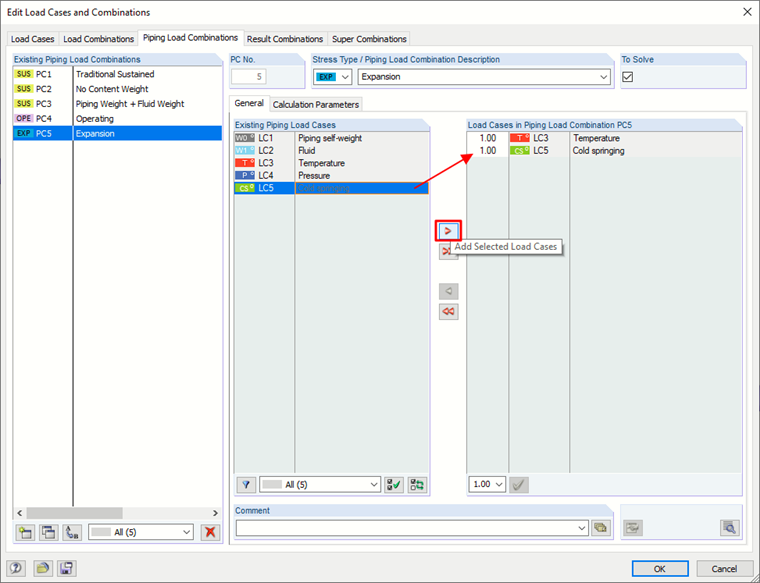

Następnie w oknie dialogowym „Edytuj przypadki obciążeń i kombinacje” do kombinacji należy dodać nowy przypadek obciążenia.
Zmiana zostanie odzwierciedlona w ostatecznej kontroli obliczeń, po ponownych obliczeniach.
Dodawanie nowego przypadku obciążenia do automatycznie wygenerowanej kombinacji
Projektuję rurociągi przy użyciu modułu dodatkowego RF-PIPING Design. Utworzyłem nowy przypadek obciążenia wstępnego i obciążyłem rurociąg przesunięciem podłużnym.
Czy można dodać ten nowy przypadek obciążenia do kombinacji, które są generowane automatycznie?
inż. Martinec zajmuje się obsługą klienta i licencjami studenckimi w czeskim biurze.
![Obciążenie prętowe według obciążenia liniowego](/pl/webimage/010407/2425357/01-pl-png-png.png?mw=512&hash=34d24408613b562e2102bffb5e929ea8fbd7718e)
![Modelowanie powierzchni rur](/pl/webimage/010394/3016606/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Zapisywanie i importowanie wykresów dla przegubów prętowych](/pl/webimage/010427/2984210/01-EN.png?mw=512&hash=17127434c06258f349409b3e8f047f6d0e8c4ea7)
![Układ konstrukcyjny](/pl/webimage/009241/475395/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Graficzna reprezentacja obciążenia rurociągów w RFEM](/pl/webimage/006929/1587572/000337-en-png.png?mw=512&hash=2ff9f74ff326d978a65212b1a3303123a8ef82ab)
Po aktywacji modułu dodatkowego RF‑PIPING, mamy do dyspozycji nowy pasek narzędzi w RFEM, a także nawigator projektu wraz z tabelami. System rurociągów jest teraz modelowany w taki sam sposób, jak pręty. Kolana rurowe są definiowane jednocześnie przez styczne (proste odcinki rury) i promień. W ten sposób można łatwo zmieniać parametry gięcia.
Istnieje również możliwość późniejszego wydłużenia rurociągu poprzez zdefiniowanie specjalnych komponentów (kompensatorów, zaworów itp.). Jest to łatwiejsze dzięki wbudowanym bibliotekom komponentów konstrukcyjnych.
Ciągłe odcinki rur są definiowane jako zbiory rurociągów.
W przypadku obciążeń rurociągów obciążenia prętowe są przypisywane do odpowiednich przypadków obciążeń. Kombinacja obciążeń zawiera kombinację obciążeń i wyników rurociągów.
Po zakończeniu obliczeń odkształcenia, siły wewnętrzne prętów i siły podporowe można wyświetlić graficznie lub w tabelach.
Następnie w RF-PIPING Design może być wykonana analiza naprężeń rur według normy. Wystarczy wybrać odpowiednie zestawy rurociągów i sytuacje obciążeniowe.
![Graphical representation of pipeline analysis results in RFEM](/pl/webimage/006930/1587593/000339-en-png-png.png?mw=512&hash=102debdb83ec15bb18def6ba8aa8bcd9f6ebbd44)
Po zamodelowaniu rurociągów w RFEM w RF‑PIPING i zdefiniowaniu obciążeń oraz kombinacji obciążeń i wyników, można przeprowadzić analizę naprężeń w rurach w module dodatkowym RF‑PIPING Design.
Do wymiarowania rurociągów można wybrać wszystkie lub tylko niektóre rurociągi oraz obciążenia, kombinacje obciążeń lub wyników. Biblioteka materiałów zawiera materiały zgodne z normami EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012.
Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych oknach; na przykład według przekrojów, rurociągów lub prętów. W programie RFEM stopień wykorzystania można również wyświetlić graficznie na całym modelu. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane.
Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
![Moduł dodatkowy RF-PIPING Design dla RFEM | Wymiarowanie rurociągu](/pl/webimage/002842/2521822/file_1200x900.jpg?mw=512&hash=625e0e3c9d28d6934325dbc0c5e1db04243b001d)
- Wymiarowanie zgodnie z EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012
- Sprawdzenie minimalnej wymaganej grubości ścianki rur z uwzględnieniem naddatków produkcyjnych, korozji i współczynnika spawania
- Analiza naprężeń od obciążeń długotrwałych, długotrwałych i doraźnych oraz rozszerzalności cieplnej
- Dokumentacja wyników wraz z tabelami i grafikami w protokole wydruku programu RFEM
![Modelowanie rurociągów](/pl/webimage/002838/2496800/file_1200x900.jpg?mw=512&hash=625e0e3c9d28d6934325dbc0c5e1db04243b001d)
- Graficzne wprowadzanie przewodów i elementów rurowych
- Wizualizacja rurociągów i elementów rurowych w grafice RFEM
- Obszerne biblioteki przekrojów i materiałów rurociągów
- Obszerne biblioteki pasów, redukcji, trójników i kompensatorów
- Uwzględnienie konstrukcji rurociągów (izolacja, okładzina, cyna-płyta)
- Automatyczne obliczanie współczynników intensyfikacji naprężeń i współczynników elastyczności
- Określone kategorie oddziaływania rurociągów dla przypadków obciążeń
- Opcjonalna automatyczna kombinatoryka przypadków obciążeń
- Uwzględnienie właściwości materiału (moduł sprężystości, współczynnik rozszerzalności cieplnej) w temperaturze roboczej (ustawienie domyślne) lub w temperaturze odniesienia (montaż) materiału
- Uwzględnienie odkształcenia i odkształcenia parcia (efekt Bourdona)
- Interakcja między konstrukcją nośną a systemem rurociągów
