Zgodność z przepisami budowlanymi, takimi jak Eurokod, jest niezbędna dla zapewnienia bezpieczeństwa, integralności konstrukcji i trwałości budynków i konstrukcji. Obliczeniowa mechanika płynów (CFD) odgrywa istotną rolę w tym procesie, symulując zachowanie płynów, optymalizując projekty i pomagając architektom i inżynierom w spełnieniu wymagań Eurokodu związanych z analizą obciążenia wiatrem, wentylacją naturalną, bezpieczeństwem pożarowym i efektywnością energetyczną. Integrując CFD z procesem projektowania, profesjonaliści mogą tworzyć bezpieczniejsze, wydajniejsze i zgodne z przepisami budynki, które spełniają najwyższe standardy konstrukcyjne i projektowe w Europie.

W obliczeniowej mechanice płynów (CFD) można modelować złożone powierzchnie, które nie są całkowicie stałe, używając porowatego i przepuszczalnego medium. W świecie rzeczywistym mogą to być na przykład wiatrochrony, siatki druciane, perforowane fasady i okładziny, żaluzje, przęsła (stosy poziomych walców) i tak dalej.

Osłony przeciwwiatrowe to specjalne konstrukcje tekstylne, które mają za zadanie chronić środowisko przed szkodliwymi cząsteczkami chemicznymi, jak również ograniczać erozję wietrzną, przyczyniając się do ochrony cennych zasobów. RFEM i RWIND są używane do analizy konstrukcji wiatrowej dla jednostronnej interakcji płyn-konstrukcja (FSI).
W tym artykule pokazano, jak wymiarować osłony przeciwwiatrowe przy użyciu programów RFEM i RWIND.

RF-CUTTING-PATTERN jest aktywowany poprzez wybranie odpowiedniej opcji w zakładce Opcje w danych ogólnych dowolnego modelu programu RFEM. Po aktywacji modułu dodatkowego w sekcji Dane modelu wyświetlany jest nowy obiekt "Szablony cięcia". Jeżeli rozkład powierzchni membrany dla cięcia w pozycji podstawowej jest zbyt duży, można podzielić powierzchnię, przecinając linie (typu linii "Cięcie za pomocą dwóch linii" lub "Cięcie za pomocą przekroju") w odpowiednich pasmach częściowych.

Następnie można zdefiniować indywidualne wpisy dla każdego szablonu cięcia przy użyciu obiektu "Wzorzec cięcia". Tutaj można ustawić linie graniczne, kompensacje i naddatki.

Kroki sekwencji roboczej:

• Tworzenie linii cięcia
• Tworzenie szablonu poprzez wybór jego linii granicznych lub przy użyciu półautomatycznego generatora
• Dowolny wybór orientacji osnowy i wątku poprzez wprowadzenie kąta
• Zastosowanie wartości kompensacji

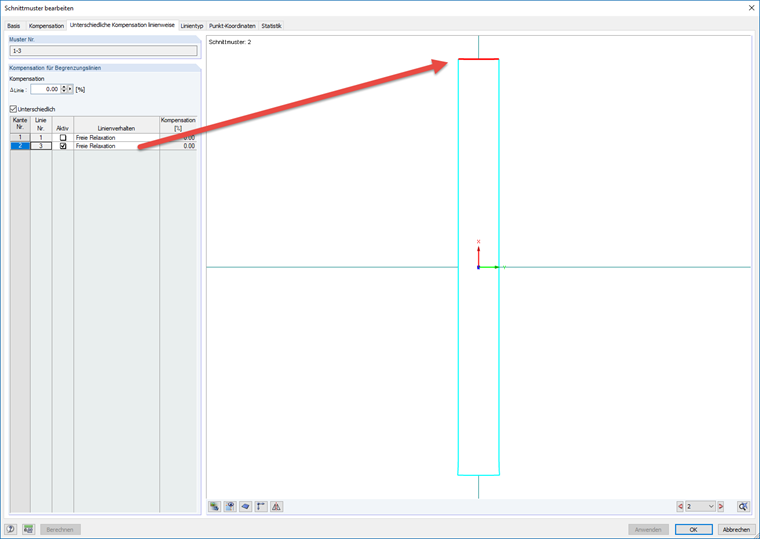

• Opcjonalne definiowanie różnych kompensacji dla linii granicznych
• Różne naddatki (spoina, linia graniczna)
• Wstępne przedstawienie szablonu cięcia w oknie graficznym, bez rozpoczynania głównych obliczeń nieliniowych

• Płaskie i geodezyjne linie cięcia
• Spłaszczenie podwójnie zakrzywionych części powierzchni rozciąganych membran lub poduszek pneumatycznych
• Definiowanie szablonów cięcia za pomocą linii granicznych, które nie muszą być połączone
• Zaawansowane spłaszczanie oparte na teorii minimalnej energii
• Spawanie i naddatki graniczne

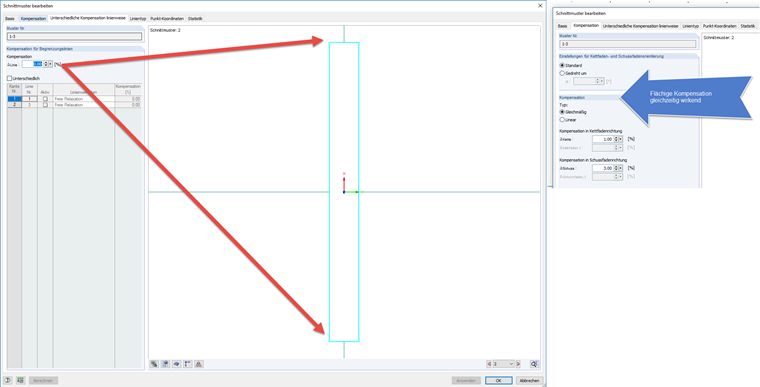

• Równomierna lub liniowa kompensacja w kierunku osnowy i wątku
• Możliwość różnych kompensacji dla linii granicznych
• Możliwość dostosowania organizacji danych (każda dodatkowa modyfikacja danych wejściowych jest uwzględniana aż do końcowej „spoiny”)
• Graficzne przedstawienie szablonów cięcia
• Informacje statystyczne o każdym szablonie cięcia (szerokość, długość, rozmiar)
• Opcja automatycznego generowania szablonów cięcia z komórek

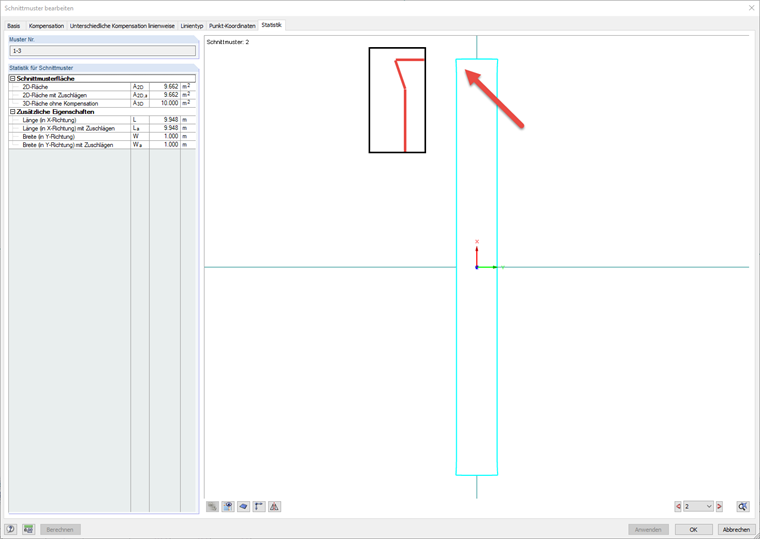

Po obliczeniach w oknie dialogowym szablonu cięcia pojawia się zakładka "Współrzędne punktu". W zakładce tej wyświetlany jest wynik w postaci tabeli ze współrzędnymi oraz powierzchnią w oknie graficznym. Tabela współrzędnych przedstawia nowe spłaszczone współrzędne względem środka ciężkości szablonu cięcia dla każdego węzła siatki. Ponadto w oknie graficznym wyświetlany jest szablon cięcia wraz z układem współrzędnych w środku ciężkości. Po wybraniu komórki tabeli odpowiedni węzeł jest wyświetlany w grafice ze strzałką. Dodatkowo pod tabelą węzłów wyświetlany jest obszar szablonu cięcia.

Ponadto standardowe wyniki naprężeń/odkształceń dla każdego szablonu są wyświetlane w przypadku obciążenia RF-CUTTING-PATTERN w programie RFEM.
Funkcje:

• Wyniki w tabeli wraz z informacją o szablonie cięcia
• Inteligentna tabela odnosząca się do grafiki
• Wyniki dla spłaszczonej geometrii w pliku DXF
• Wyświetlanie odkształceń po spłaszczeniu w celu oceny szablonów cięcia
• Wyniki odkształceń po spłaszczeniu do oceny szablonów
