Odpowiedź:

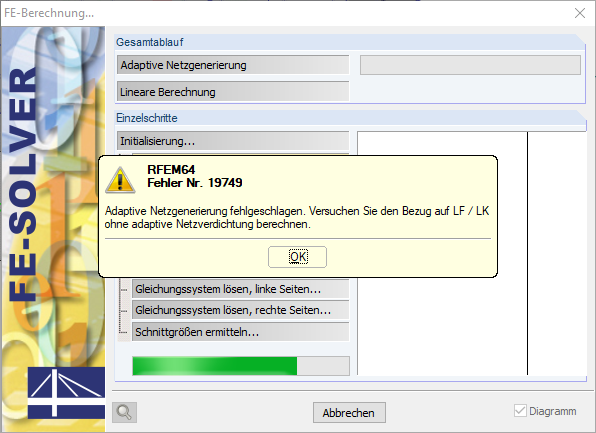

Jedną z przyczyn komunikatu o błędzie może być fakt, że powierzchnie zostały wygenerowane z prętów wraz z fundamentami. Pręty te są następnie konwertowane na pręty o wartości zerowej. Jednak fundamenty prętowe zostają zachowane i nadal są przydzielane do prętów zerowych (patrz rysunek 02). Często nie jest możliwe przeprowadzenie zagęszczenia adaptacyjnego siatki. Z tego względu zaleca się najpierw usunąć sprężyste podłoże prętowe z tych prętów.
Pytanie
Po wygenerowaniu powierzchni z kilku prętów nie mogę już dostosować siatki modelu.
Czy mają Państwo jakieś pytania?
