Wprowadzanie podwójnych prętów i przekrojów złożonych

Do wprowadzenia pręta użyłem podwójnych prętów. Muss dabei zusätzlich noch etwas beachtet werden oder ist es besser einen Stab mit doppelten Querschnittswerten einzugeben?


Odpowiedź:

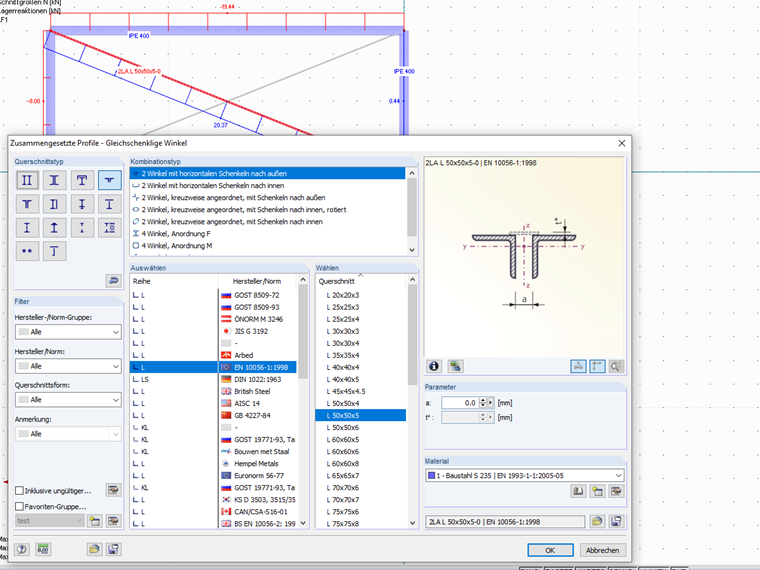

Do wymiarowania elementów wieloczęściowych można wykorzystać przekroje z biblioteki przekrojów. Hierbei werden die Querschnittswerte automatisch aus den Einzelquerschnitten berechnet und anschließend auch in den Zusatzmodulen zur Bemessung berücksichtigt. Die schubweiche Verbindung von Gitterstäben wird hier über die Eingabe einer Ersatzblechdicke t* abgebildet.

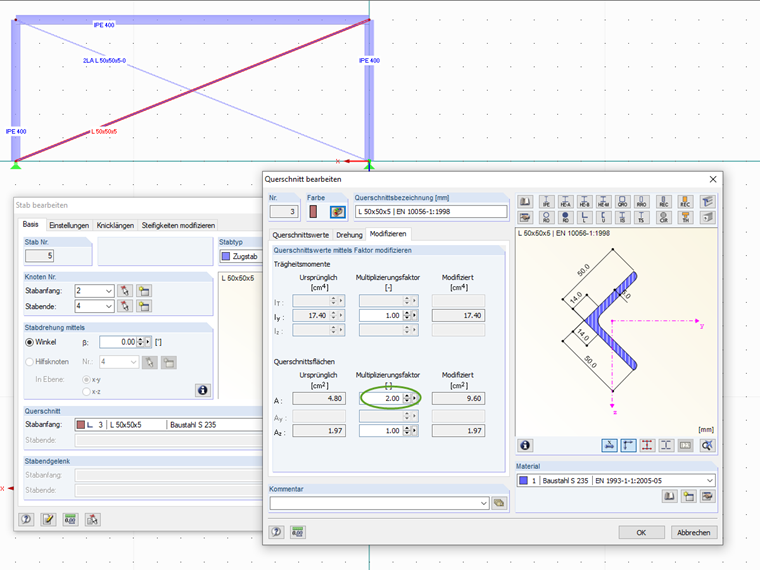

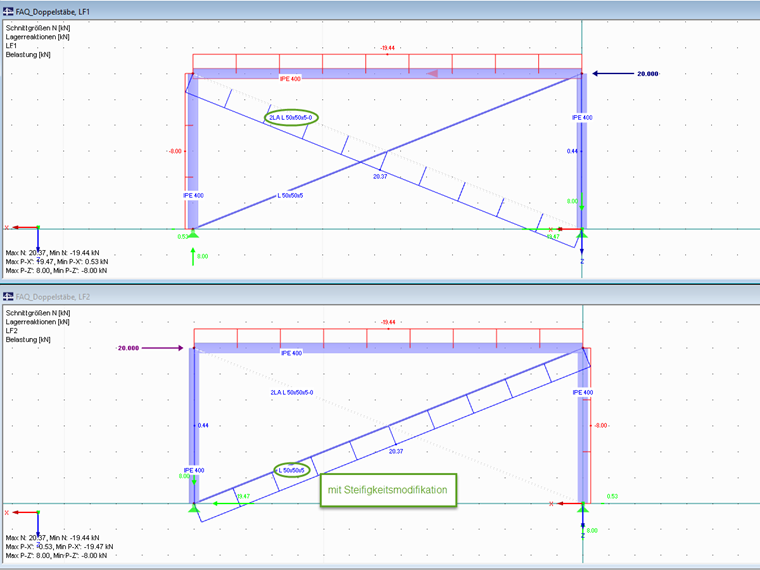

Wenn Sie die Querschnittswerte eines Querschnitts oder die Steifigkeiten eines Stabes mit der Funktion "Steifigkeiten modifizieren" bearbeitet haben, werden diese generell nicht in den Bemessungsmodulen verwendet. Die modifizierten Steifigkeiten werden nur bei der Schnittgrößenberechnung verwendet.

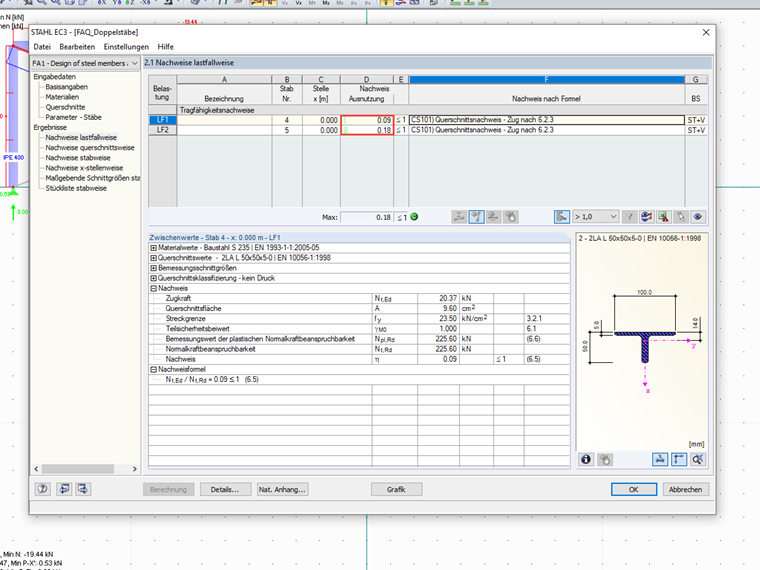

Die Nachweise in RF-/STAHL EC3 benötigen zum Beispiel für den c/t-Nachweis oder die Wahl der Interaktionsgleichung auch die genauen Abmessungen und die Form des Querschnitts. Die Auswirkung der Steifigkeitsmodifikation auf diese einzelnen Parameter ist nicht für alle Fälle eindeutig und kann somit nicht im Zusatzmodul benutzt werden.
