Ustawienie ściany lub płyty

Gdzie mogę znaleźć ustawienie służące do określania wprowadzonego elementu konstrukcyjnego jako „ściana” lub „płyta”?

Odpowiedź:

Ustawienie to można znaleźć w „Danych ogólnych” modelu.

Dort können Sie zwischen den "Modelltypen" "3D", "2D - XY", "2D - XZ" und "2D - XY" unterscheiden.

FAQ 002367
PL | Flaga faq
[EN] FAQs 002367 | Gdzie znajdę ustawienie określające wprowadzony element konstrukcyjny jako „ścianę ...

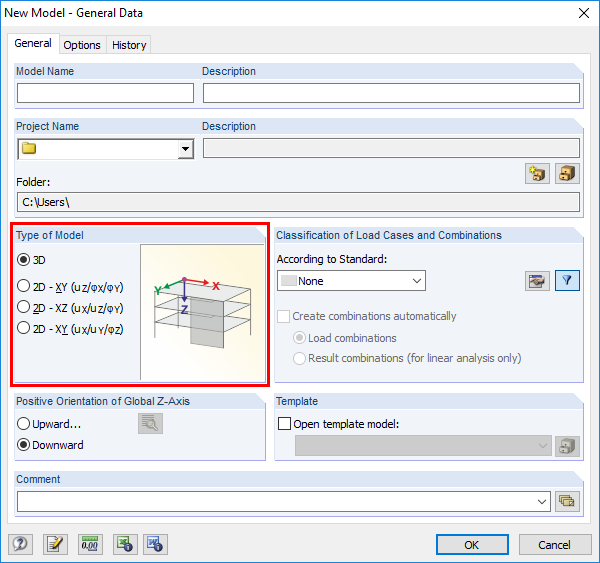

Ustawianie typu modelu
Ustawianie typu modelu

Wenn Sie also eine Decke als 2D-Modell eingeben wollen und die Normalkräfte in der Platte unbeachtet beiben sollen, stellen Sie den Modelltyp auf "2D - XY" um. Wenn Sie eine Wand eingeben wollen, dann stellen Sie "2D - XZ" ein.

Weitere Informationen hierzu finden Sie auch im RFEM-Handbuch im Abschnitt 12.2.1 Basis - Modelltyp.
