Kluczowe elementy dynamiki konstrukcji: kształt drgań, okres drgań własnych i masa modalna

W artykule przedstawiono podstawowe pojęcia z zakresu dynamiki konstrukcji i ich roli w projektowaniu konstrukcji sejsmicznych. Duży nacisk kładzie się na wyjaśnienie aspektów technicznych w zrozumiały sposób, aby tematyka była zrozumiała dla czytelników bez dużej wiedzy technicznej.

Projektowanie sejsmiczne jest kluczowym aspektem w inżynierii lądowej, zapewniającym bezpieczeństwo i stateczność budynków. Podstawowe zrozumienie właściwości dynamicznych konstrukcji ma kluczowe znaczenie dla zrozumienia ich reakcji na siły sejsmiczne. W tym kontekście, kształt drgań, okres drgań własnych oraz masa modalna to trzy główne pojęcia, które wyjaśniają drgania konstrukcji.

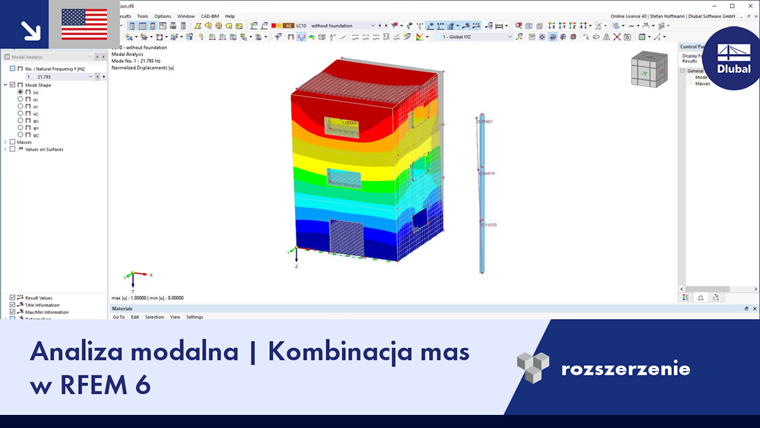

Kształt drgań: preferowany kształt drgań budynku

Kształt drgań opisuje sposób, w jaki budynek wibruje pod wpływem wzbudzenia. Każdy budynek ma jeden lub więcej kształtów drgań, reprezentujących konfigurację, w której budynek „preferuje” się poruszać. Odkształcenie budynku o jeden z kształtów drgań prowadzi do powstania drgań harmonicznych w obrębie tego kształtu. Jednak scenariusze rzeczywistego obciążenia często łączą kilka kształtów drgań, co prowadzi do bardziej złożonych drgań ogólnych.

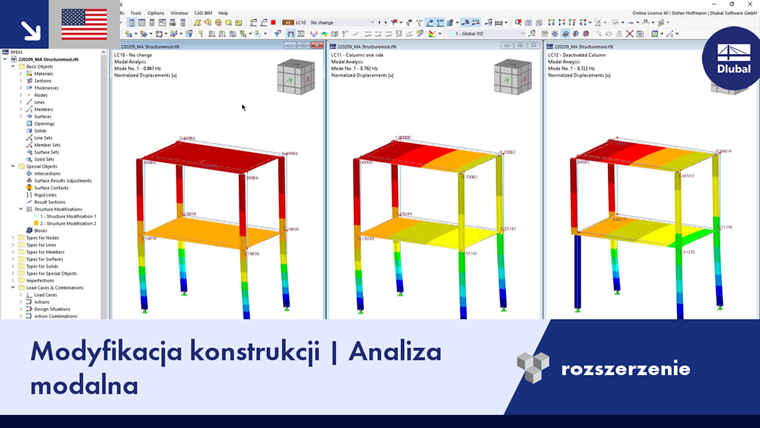

Okres drgań własnych: prędkość drgań konstrukcji

Okres drgań własnych jest ściśle powiązany z kształtem drgań i wskazuje, z jaką prędkością konstrukcja wibruje przy określonym kształcie drgań. Okres ten, mierzony jako czas pełnego ruchu posuwisto-zwrotnego, jest wskaźnikiem okresu drgań konstrukcji. Podczas gdy pierwszy kształt drgań ma najdłuższy okres drgań, kształty na wyższym poziomie charakteryzują się szybszymi drganiami.

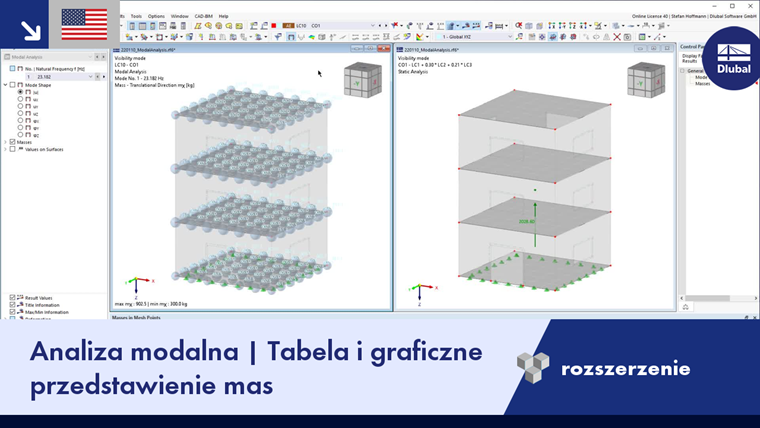

Masa modalna: miara masy oscylacyjnej

Masa modalna wskazuje, jaka część całkowitej masy budynku jest zaangażowana w drgania. Jest to zależne od kształtu drgań, ponieważ nie wszystkie części konstrukcji wibrują z jednakową siłą w każdym kształcie. Zwłaszcza w przypadku kształtów drgań na wyższym poziomie może się zdarzyć, że określone obszary (na przykład płyty stropowe) będą drgać mniej lub wcale. Zazwyczaj pierwszy kształt drgań to taki, w którym aktywnie uczestniczy większość mas.

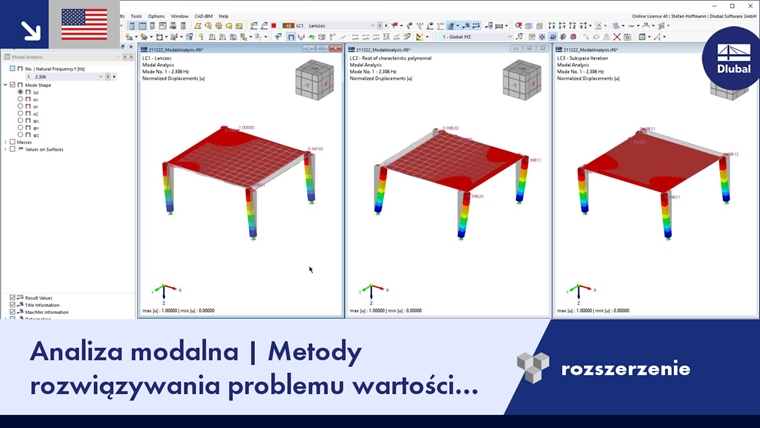

Znaczenie analizy modalnej

Kształt drgań, okres drgań własnych i masę modalną określa się za pomocą analizy modalnej, procedury mającej kluczowe znaczenie dla zrozumienia dynamicznej odpowiedzi konstrukcji na oddziaływania sejsmiczne. Połączenie tych trzech właściwości dynamicznych umożliwia inżynierom budownictwa lądowego precyzyjne symulowanie potencjalnej odpowiedzi konstrukcji na trzęsienia ziemi, przyczyniając się do optymalizacji projektu i minimalizacji ryzyka.
