Ramowa konstrukcja wsporcza – renowacja wieży w Kerpen, Niemcy

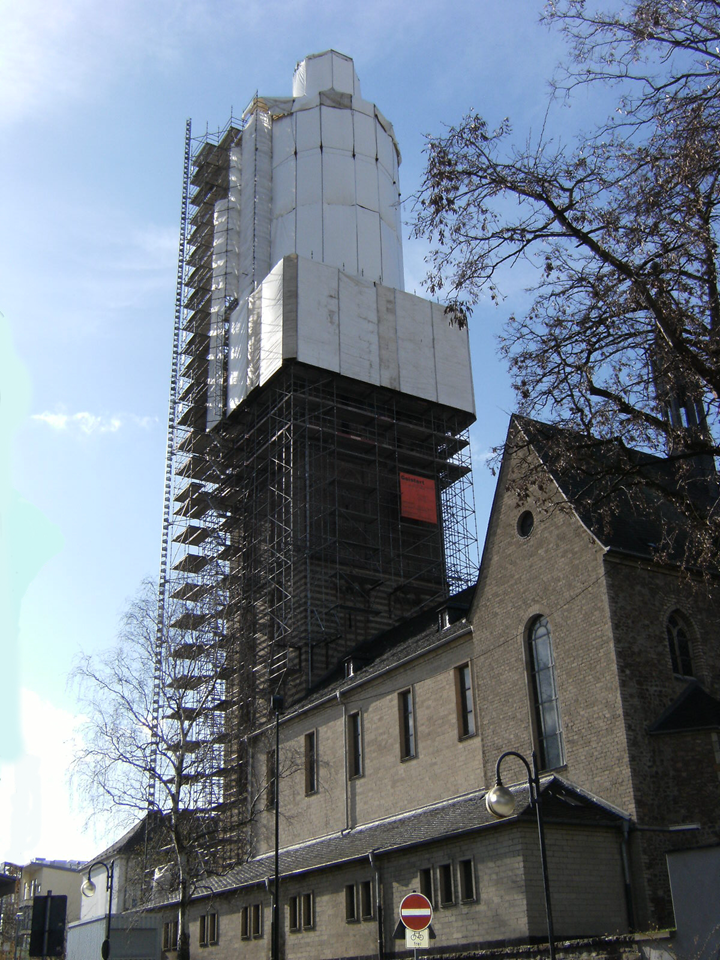

Do przeprowadzenia renowacji wieży kościoła św. Marcina w Kerpen w Niemczech wymagane było rusztowanie. Projektanci musieli stawić czoła specjalnemu wyzwaniu, ponieważ konstrukcja ramy musiała zostać ustawiona na górze iglicy, bez stosowania zakotwienia przy użyciu ciśnienia zwykle stosowanego w rusztowaniach.

W celu przeprowadzenia renowacji wieży parafii św. Marcina w Kerpen, potrzebne było rusztowanie. Rusztowanie było częścią całego projektu budowlanego, a wartość zamówienia wyniosła około 850 000 euro.

Projektanci musieli stawić czoła specjalnemu wyzwaniu, ponieważ konstrukcja ramy musiała zostać ustawiona na górze iglicy, bez stosowania kotwiczeń pod wpływem ciśnienia, zwykle stosowanego w rusztowaniach.

Ponadto pokrycie powłok było powodem, dla którego konstrukcja ramy musiała zostać zaprojektowana bez redukcji obciążeń wiatrem. Die Ausführung erfolgte mit einem Modulgerüst, polygonartig als 16‑Eck von ca. +40 m bis ca. +60 m und als 8‑Eck von ca. +60 m bis +70 m.

Obliczenia konstrukcyjne

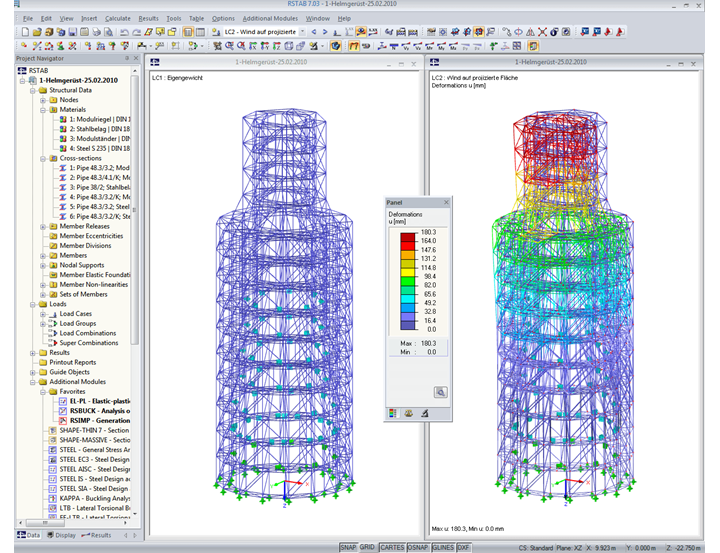

Za pomocą programu RSTAB zaprojektowano konstrukcję przestrzenną. Wykorzystano moduły dodatkowe RSBUCK , RSIMP , EL - PL.

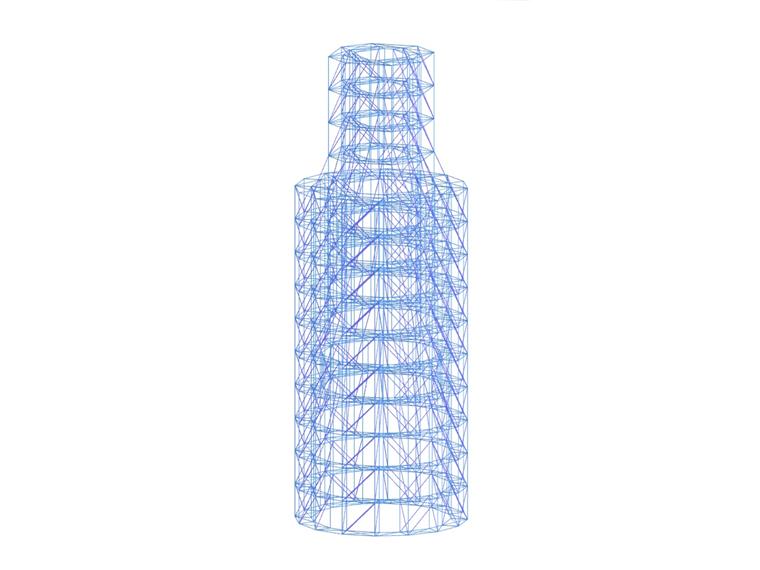

Generowanie konstrukcji
Najpierw modelowano konstrukcję w programie AutoCAD. Danach wurden die Daten über die DXF‑Schnittstell in RSTAB importiert und anschließend den Querschnitten die entsprechenden Materialien zugewiesen. Zwolnienia prętowe zostały zasymulowane przez nieliniowe zwolnienia prętowe RSTAB zgodnie z przepisami budowlanymi.

Wprowadzanie obciążeń
Die Windlasten wurden nach EC 1 bzw. DIN 1054 T4 ermittelt. Analiza obejmowała podejście dla konstrukcji 16-krawędziowej i 8-krawędziowej. Ponadto, dla porównania, przetestowano kształt walca.

Decydująca grupa przypadków obciążeń wynikała z kombinacji ciężaru własnego z maksymalnym obciążeniem wiatrem (w przypadku rusztowania częściowy współczynnik bezpieczeństwa γ F dla przypadków obciążeń wynosi zawsze 1,5). Dzięki wykorzystaniu specyficznej funkcji RSTAB do generowania obciążeń, możliwe było przeprowadzenie przy minimalnym wysiłku alternatywnej analizy dla różnych typów obciążeń wiatrem.

Oprogramowanie Dlubal Software do analizy stateczności
Najniższy kształt wyboczenia został określony przy użyciu modułu dodatkowego RSBUCK. Na podstawie kształtu wyboczeniowego moduł dodatkowy RSIMP automatycznie wygenerował imperfekcje w programie RSTAB. Mit der Kombination der Lastfälle Eigengewicht, Wind und Imperfektionen wurde dann die Berechnung nach Theorie II. Ordnung durchgeführt. Wreszcie, wykonano obliczenia sprężysto-plastyczne za pomocą modułu EL-PL RSTAB.

Inżynieria konstrukcyjna Planowanie i analiza statyczno-wytrzymałościowa
Bochum, Niemcy
www.ib-klimpel.de
Inwestor Geistert Gerüstbaulogistik GmbH
Duisburg, Niemcy
www.geistert.de
Klient Katolicka parafia pw. św. Marcina w Kerpen

Odnośniki


Specyfikacja projektu

Dane modelu

Liczba węzłów 721
Liczba prętów 2600
Ilość przypadków obciążenia 3
Ilość KO 1
Ciężar całkowity 24,774 t
Wymiary (metryczne) 10,225 x 10,225 x 28,100 m
Wymiary (imperialne) 33.55 x 33.55 x 92.19 feet
Wersja programu 7.04.00
