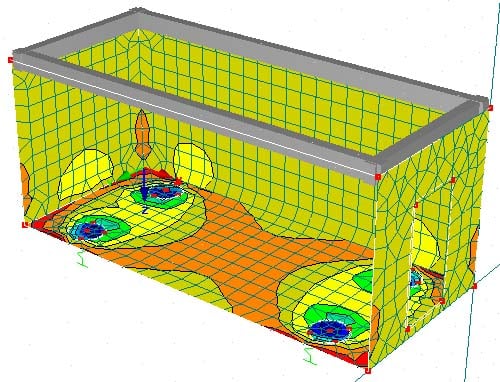

Garaż jest wsparty na czterech okrągłych powierzchniach w płycie podstawy. Podpory zaprojektowano jako fundament sprężysty powierzchniowo.
| Obliczenia konstrukcyjne | Dlubal Software GmbH The Graham Building 40-158 Katowice, Polska Tel.: 094673–92030 |
Prefabrykowany garaż z betonu zbrojonego
Warsztat został przeanalizowany podczas prezentacji klienta podczas 30-minutowej prezentacji na targach CeBIT 2002.
Długość: 00:55:53 min
Długość: 00:58:31 min
Funkcja produktu
Długość: 00:00:45 min
Wydarzenie
Długość: 01:09:36 min
Długość: 01:00:25 min
Funkcja produktu
Długość: 00:00:56 min
Długość: 00:38:40 min
Obliczenia ze względu na zmęczenie zgodnie z EN 1992-1-1 należy przeprowadzać w przypadku elementów konstrukcyjnych, które są poddane działaniu dużych zakresów naprężeń i/lub wielu zmianom obciążenia. W takim przypadku obliczenia dla betonu i zbrojenia są przeprowadzane osobno. Dostępne są dwie alternatywne metody obliczeniowe.
W tym artykule opisano na przykładzie płyty z betonu włóknistego, które wpływają na zastosowanie różnych metod całkowania i różnej liczby punktów całkowania na wynik obliczeń.
![Rozpiętości na podstawie Rysunku 5.2 z [1]](/pl/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Aby poprawnie zwymiarować dźwigar lub belkę teową w programie RFEM 6 i w module dodatkowym 'Wymiarowanie betonu', ważne jest określenie 'szerokości pasów' prętów żebrowych. W tym artykule omówiono opcje wprowadzania danych dla belki dwuprzęsłowej oraz obliczanie wymiarów pasów zgodnie z EN 1992-1-1.
Jeśli chcesz obliczyć zwykłe konstrukcje, wprowadzanie danych często nie jest skomplikowane, ale jest po prostu czasochłonne. Dzięki automatycznemu wprowadzaniu danych można zaoszczędzić cenny czas. W niniejszym przypadku należy uwzględnić kondygnacje domu jako poszczególne etapy budowy. Dane są wprowadzane przy pomocy programu w języku C#, aby użytkownik nie musiał ręcznie wprowadzać elementów poszczególnych pięter.
W rozszerzeniu Projektowanie konstrukcji betonowych dla programu RFEM 6 można przeprowadzić obliczenia odporności ogniowej ścian i płyt żelbetowych zgodnie z uproszczoną metodą tabelaryczną (EN 1992-1-2, rozdział 5.4.2 oraz tabele 5.8 i 5.9).
W rozszerzeniu Projektowanie konstrukcji betonowych można zdefiniować istniejące pionowe zbrojenie na ścinanie. Jest to następnie uwzględniane przy obliczaniu wytrzymałości na przebicie.
Masz indywidualne przekroje słupów i ścian o różnej geometrii, które wymagają obliczenia nośności na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzić obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzić uproszczone obliczenia odporności ogniowej słupów (Rozdział 5.3.2) i belek (Rozdział 5.6), zgodnie z EN 1992-1-2.
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Chciałbym obliczyć belkę z betonu sprężonego. Czy w programie RFEM jest to możliwe?
Czy w programie RFEM 6 można zwymiarować płytę z betonu sprężonego?
Czy możliwe jest wykorzystanie rozszerzeń dla programu RFEM 6 do wymiarowania brył betonowych?
Jakie produkty polecacie Państwo do analizy statyczno-wytrzymałościowej konstrukcji żelbetowych?
W tabeli obiektów do zwymiarowania w rozszerzeniu Projektowanie konstrukcji betonowych węzły przebicia są wymienione w kolumnie nieprawidłowej/dezaktywowanej, mimo że zostały przeze mnie zdefiniowane jako węzły przebicia. Jak mogę to naprawić?
Jak wygenerować obciążenie powierzchniowe na prętach za pomocą komórek w programie RFEM 6 lub RSTAB 9?
