FAQ 005582 | Jednokątny pręt ściskany wg AISC przekrój E5
Model wykorzystany w

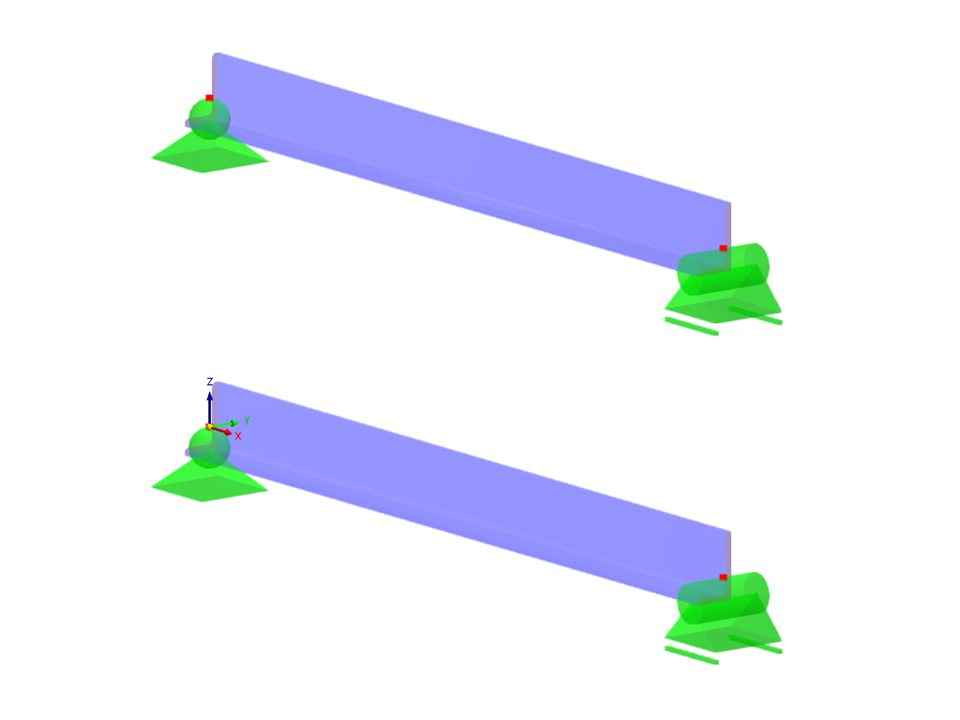

Pręt ściskany jednokątny
Liczba węzłów | 4 |
Liczba linii | 2 |
Liczba prętów | 2 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 1 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,058 t |
Wymiary (metryczne) | 1,524 x 0,610 x 0,000 m |
Wymiary (imperialne) | 5 x 2 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
