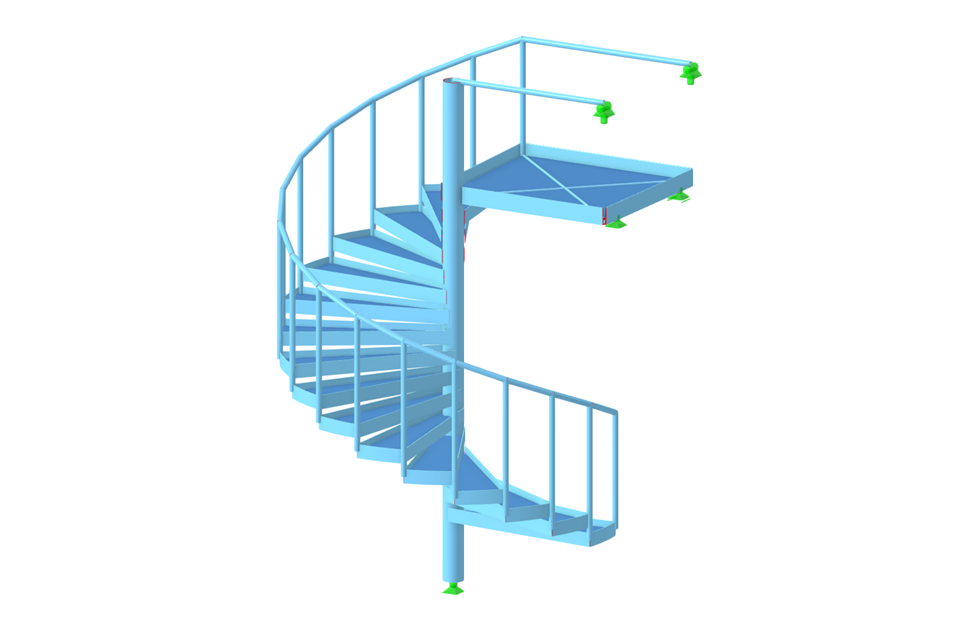

Stalowe spiralne schody stanowią eleganckie i oszczędzające miejsce rozwiązanie do pionowego dostępu do budynków. Mit ihrem geschwungenen Design fügen sie sich nahtlos in moderne Architektur ein und bieten gleichzeitig eine robuste und langlebige Struktur. Dank ihrer Vielseitigkeit und Anpassungsfähigkeit sind Wendeltreppen ideal für Innenräume und Außenbereiche.
Schody spiralne
Liczba węzłów | 174 |
Liczba linii | 173 |
Liczba prętów | 140 |
Liczba powierzchni | 17 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 4 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,637 t |
Wymiary (metryczne) | 2,900 x 4,305 x 2,891 m |
Wymiary (imperialne) | 9.51 x 14.12 x 9.48 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
