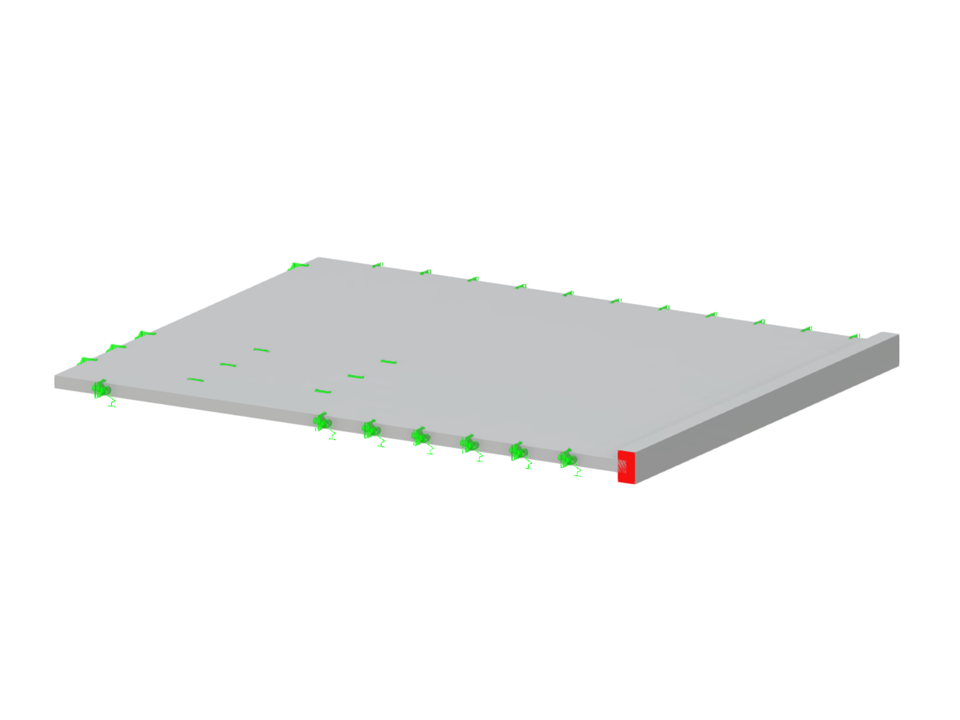

Płyta żelbetowa z wymiarowaniem na przebicie
Płyta żelbetowa
Liczba węzłów | 13 |
Liczba linii | 13 |
Liczba prętów | 3 |
Liczba powierzchni | 2 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 4 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 43,000 t |
Wymiary (metryczne) | 10,000 x 0,000 x 8,000 m |
Wymiary (imperialne) | 32.81 x 0 x 26.25 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
