Instrukcja online programu RFEM | Powierzchnie

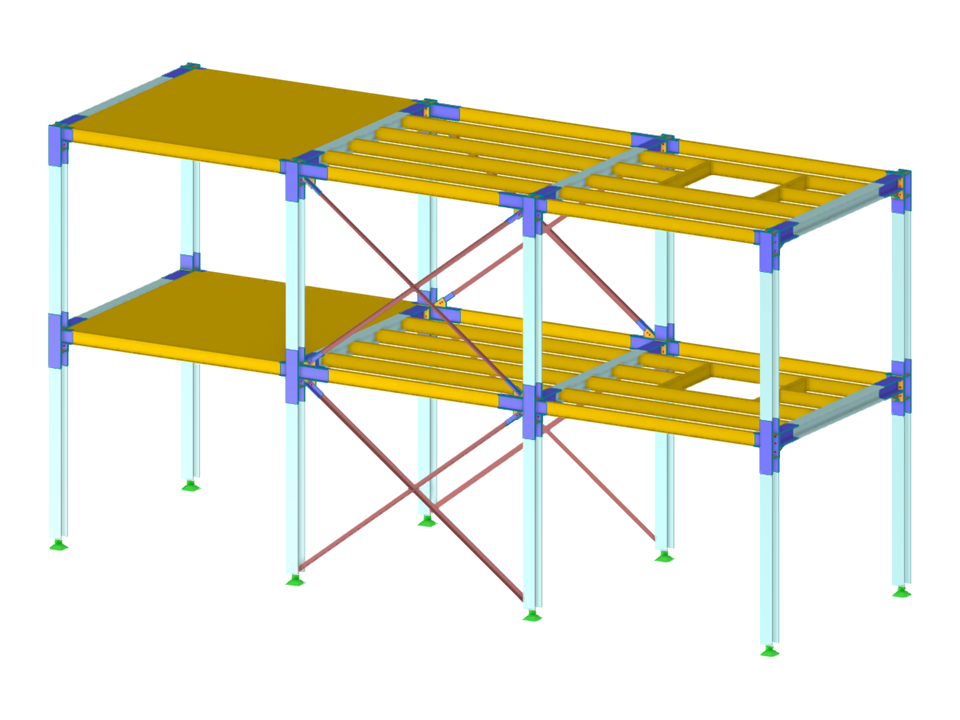

Konstrukcja stalowo-betonowa 3D wraz z wymiarowaniem połączeń wg. AISC 360-16
Połączenie stalowe | AISC 360-16
| Liczba węzłów | 60 |
| Liczba linii | 76 |
| Liczba prętów | 66 |
| Liczba powierzchni | 2 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 10 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 49,540 t |
| Wymiary (metryczne) | 15,548 x 7,927 x 5,000 m |
| Wymiary (imperialne) | 51.01 x 26.01 x 16.4 feet |
