KB 001824 | Weryfikacja stateczności wymiarowej dolnego pasa stalowego dźwigara ramowego zgodnie z GB
Model wykorzystany w
GB_Forminestability_Surfaces Model
Liczba węzłów | 42 |
Liczba linii | 59 |
Liczba prętów | 40 |
Liczba powierzchni | 6 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 7 |
Ilość KO | 10 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 45,546 t |
Wymiary (metryczne) | 12,000 x 3,088 x 12,000 m |
Wymiary (imperialne) | 39.37 x 10.13 x 39.37 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![KB 001824 | Obliczanie wyboczenia odkształceniowego dolnego pasa stalowej belki ramowej zgodnie z GB](/pl/webimage/039757/3498651/Image_05_1200x900_EN.jpg?mw=512&hash=f4dfecd996373a0b9349f601c5a7d6220336caf8)

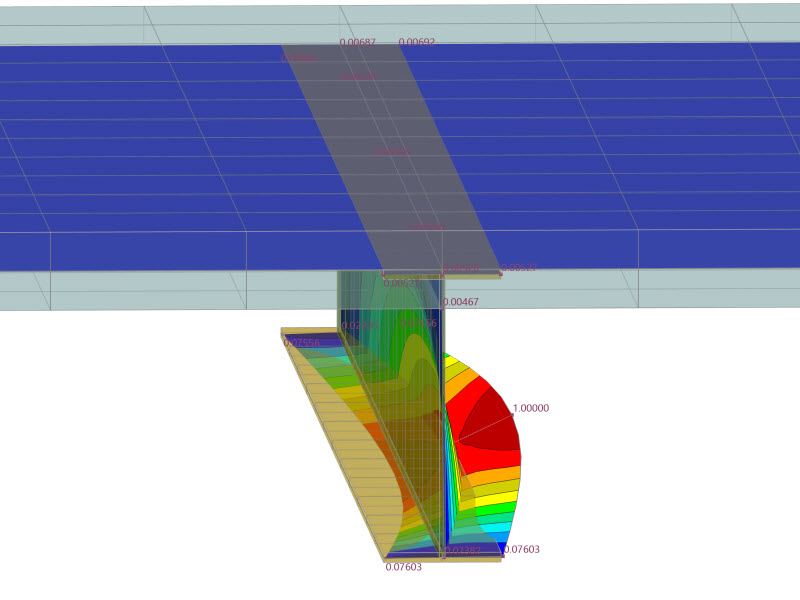

Jeżeli na górnej półce znajduje się płyta betonowa, działa ona jak podpora boczna (konstrukcja zespolona) i zapobiega problemom ze statecznością przy wyboczeniu skrętnym. Jeżeli moment zginający jest ujemny, dolna półka jest obciążona, a górna rozciągana. Jeżeli podparcie boczne nie jest wystarczające ze względu na sztywność środnika, kąt pomiędzy dolną półką a linią nacięcia środnika jest zmienny, przez co istnieje możliwość wystąpienia niestateczności wymiarowej dolnej półki.
