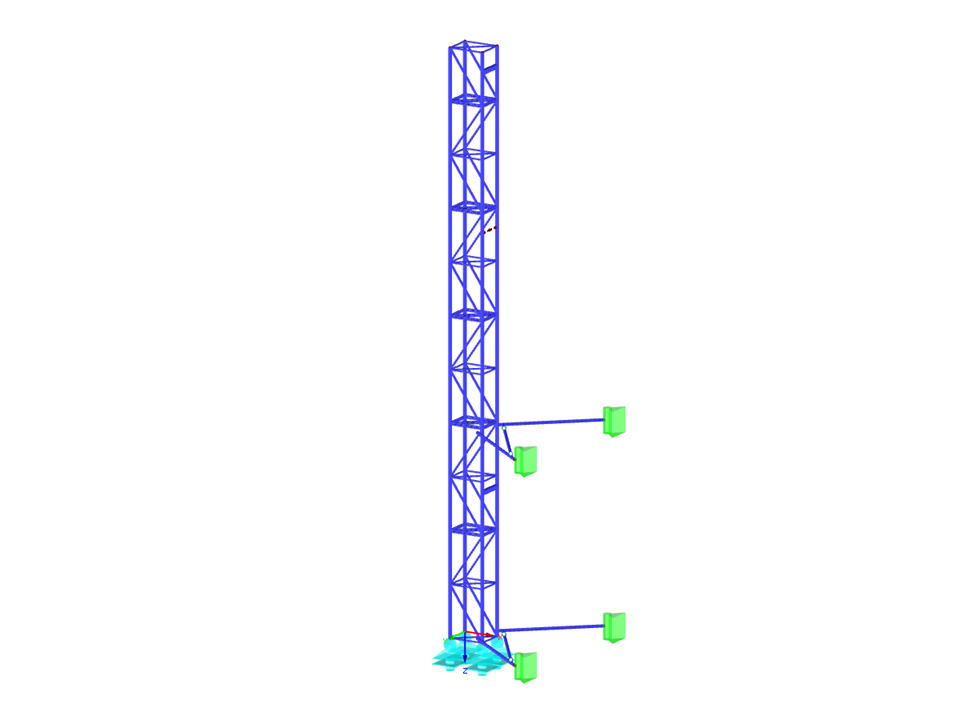

Konstrukcja zabezpieczająca przed robotami budowlanymi
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 115 |
| Liczba linii | 145 |
| Liczba prętów | 145 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 1 |
| Ciężar całkowity | 0,194 t |
| Wymiary (metryczne) | 1,811 x 2,618 x 8,362 m |
| Wymiary (imperialne) | 5.94 x 8.59 x 27.43 feet |
| Wersja programu | 5.28.01 |
