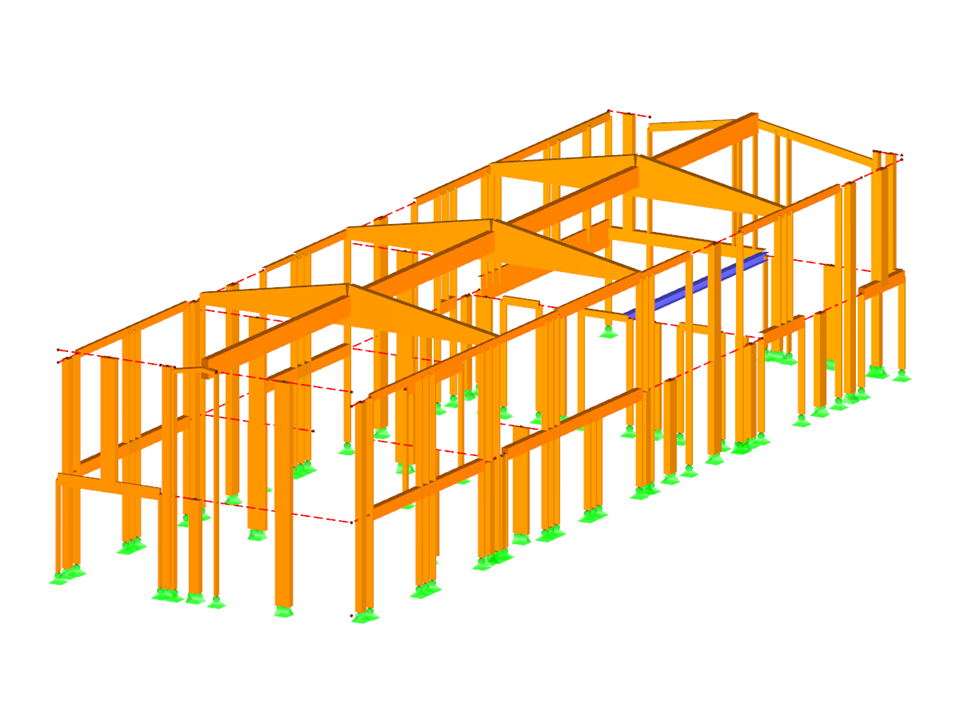

Siedziba główna ÖkoFEN w Saint Baldoph, Francja
Drewniany budynek biurowy
Liczba węzłów | 287 |
Liczba linii | 294 |
Liczba prętów | 294 |
Ilość przypadków obciążenia | 31 |
Ilość KO | 62 |
Liczba kombinacji wyników | 8 |
Ciężar całkowity | 13,650 t |
Wymiary (metryczne) | 10,339 x 32,474 x 7,405 m |
Wymiary (imperialne) | 33.92 x 106.54 x 24.29 feet |
Wersja programu | 5.26.02 |
