Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6). Więcej informacji na temat sparametryzowanych modeli i bloków znajduje się w Krótki tutorial wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

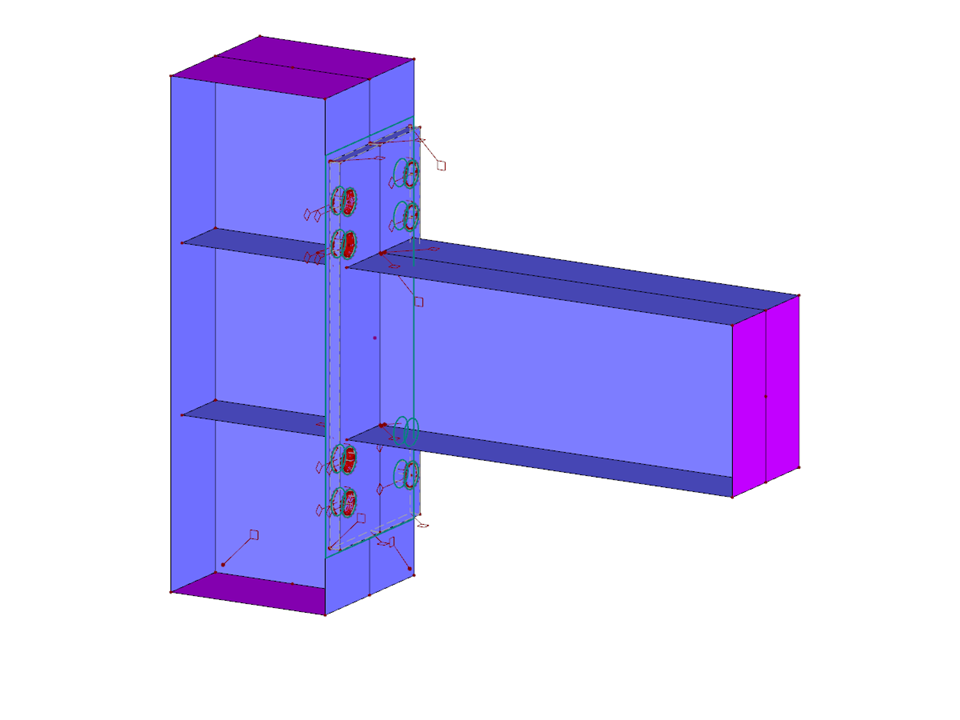

Połączenie momentowe
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 83 |
Liczba linii | 108 |
Liczba prętów | 8 |
Liczba powierzchni | 47 |
Ilość brył | 1 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,058 t |
Wymiary (metryczne) | 0,713 x 0,600 x 0,200 m |
Wymiary (imperialne) | 2.34 x 1.97 x 0.66 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
