Model ten został użyty do wyjaśnienia, w jaki sposób obiekty pomocnicze są uwzględniane w widokach.

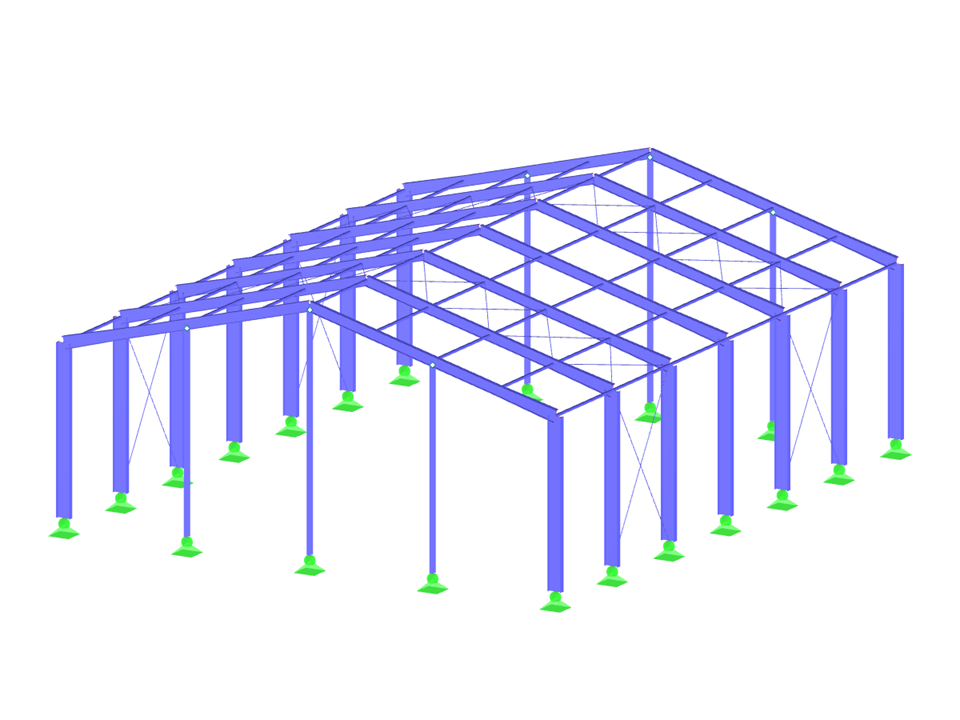

Hala stalowa
Liczba węzłów | 85 |
Liczba linii | 172 |
Liczba prętów | 172 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 10 |
Ilość KO | 18 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 19,717 t |
Wymiary (metryczne) | 18,750 x 8,512 x 22,500 m |
Wymiary (imperialne) | 61.52 x 27.93 x 73.82 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
