Model ten posłużył do zademonstrowania, na co należy zwrócić uwagę podczas modelowania brył kontaktowych.
Model wykorzystany w

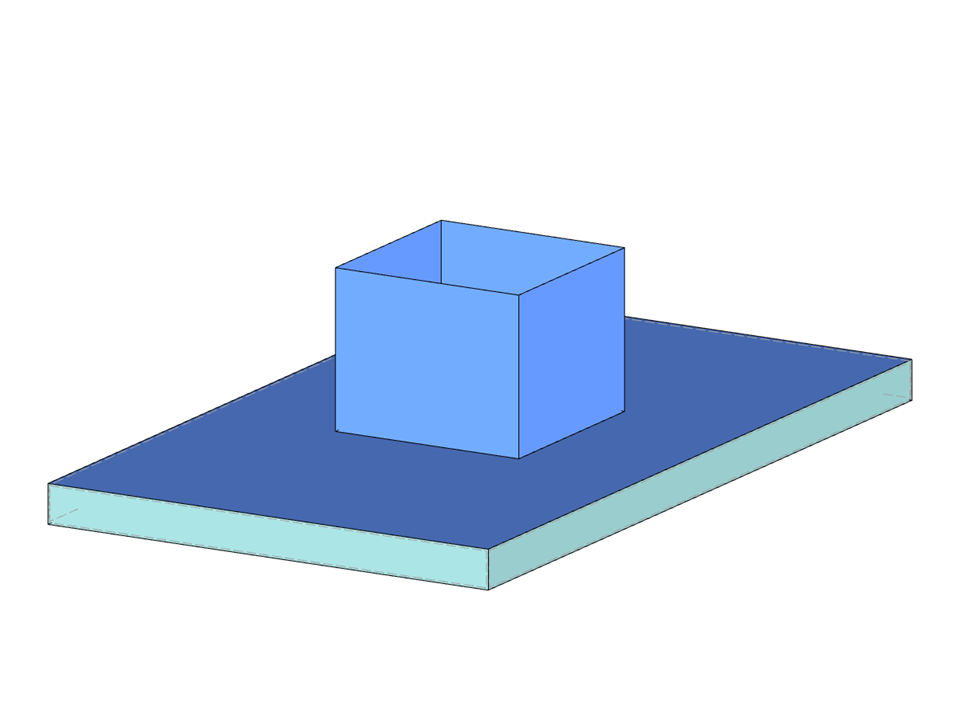

Bryła kontaktowa
Liczba węzłów | 16 |
Liczba linii | 24 |
Liczba prętów | 0 |
Liczba powierzchni | 10 |
Ilość brył | 1 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,030 t |
Wymiary (metryczne) | 0,300 x 0,125 x 0,500 m |
Wymiary (imperialne) | 0.98 x 0.41 x 1.64 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
