Model ten posłużył do zademonstrowania osobnego wyświetlania obciążeń.
Model wykorzystany w

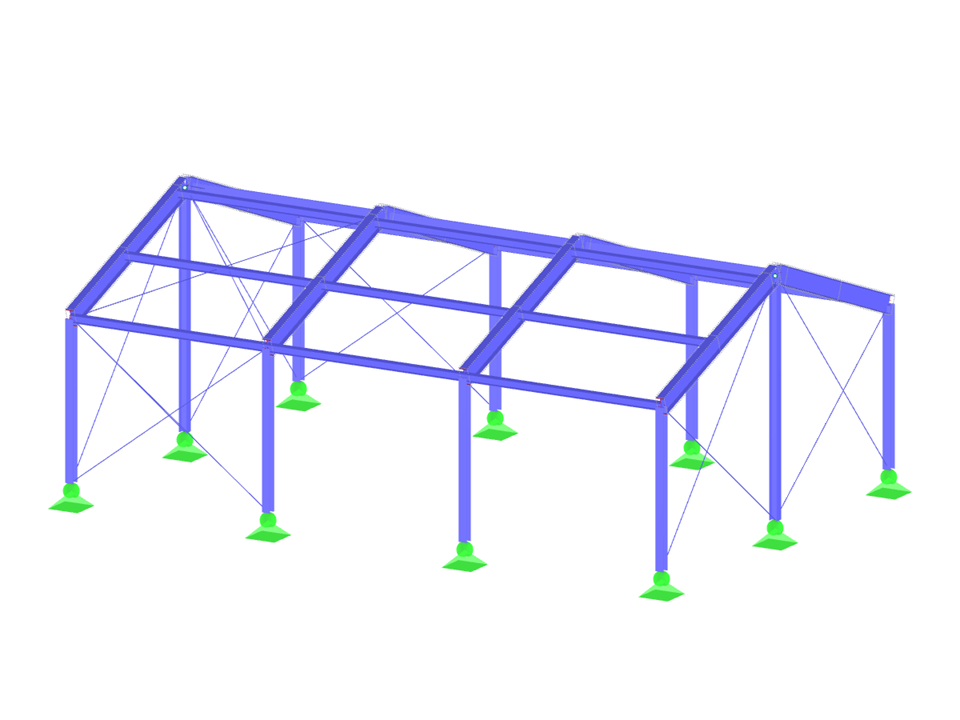

Hala stalowa
Liczba węzłów | 38 |
Liczba linii | 68 |
Liczba prętów | 68 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 1 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 3,958 t |
Wymiary (metryczne) | 12,000 x 4,500 x 8,000 m |
Wymiary (imperialne) | 39.37 x 14.76 x 26.25 feet |
