Model ten został użyty do wyjaśnienia uwzględnienia tarcia statycznego w modelowaniu.

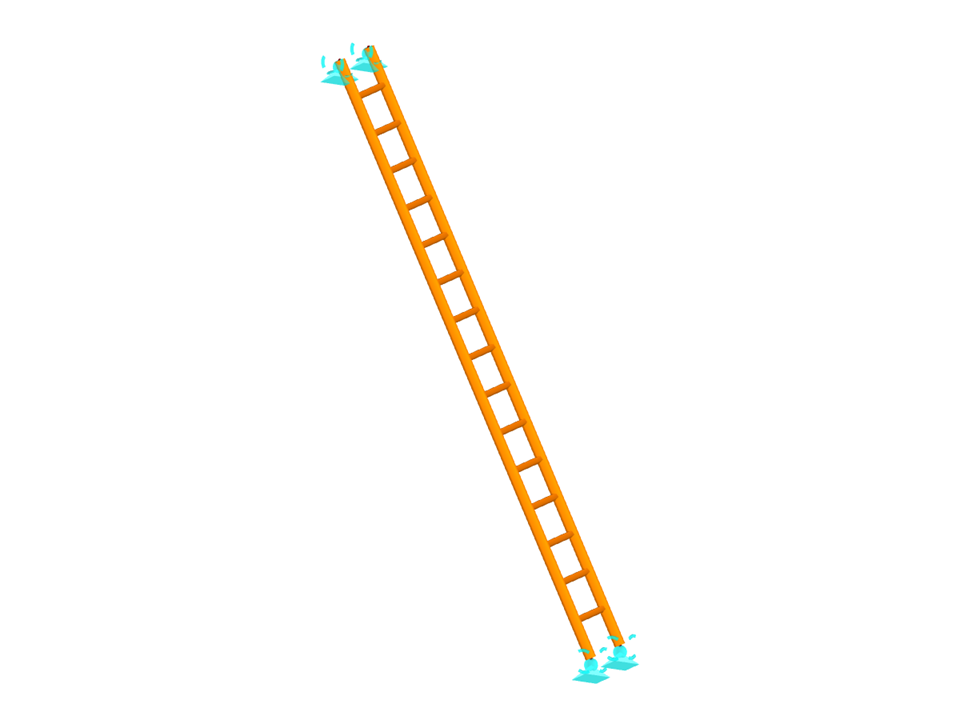

drabina
Liczba węzłów | 34 |
Liczba linii | 47 |
Liczba prętów | 47 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,024 t |
Wymiary (metryczne) | 2,000 x 4,000 x 0,400 m |
Wymiary (imperialne) | 6.56 x 13.12 x 1.31 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
