Ten model przedstawia szczegółową koncepcję połączenia między elementami LTB i HSS w przestrzeni 2D. Ukazuje przecięcie tych dwóch elementów, koncentrując się na symulacji zdarzeń belkowych. Połączony obrazek dostarcza schematyczny rysunek, w którym poszczególne komponenty są wyróżnione kolorystycznie i precyzyjnie zwymiarowane. Przedstawienie to wspiera inżynierów w analizie i optymalizacji systemów połączeń. Tworzy to solidną podstawę do dalszych badań numerycznych.


(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

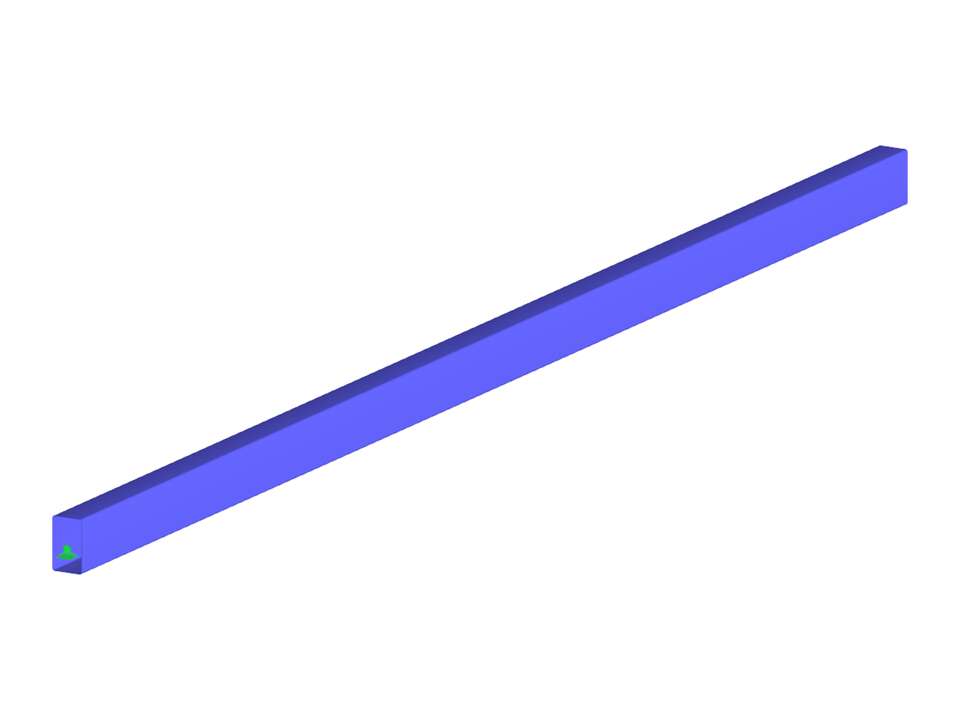

Koncepcja połączenia LTB z HSS

Liczba węzłów 2
Liczba linii 1
Liczba prętów 1
Ilość przypadków obciążenia 1
Ciężar całkowity 0,014 t
Wymiary (metryczne) 0,402 x 4,060 x 0,402 m
Wymiary (imperialne) 1.32 x 13.32 x 1.32 feet
Wersja programu 5.13.00

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
