silos
  • Opis
  • Recenzje (0)

Ten model zbiornika przemysłowego przedstawia innowacyjny zbiornik magazynujący w kształcie silosu, zaprojektowany specjalnie do zastosowań przemysłowych. Oferuje szczegółowy obraz cech konstrukcyjnych i wspomaga symulację procesów magazynowania i przetwarzania. Konstrukcja została opracowana z uwzględnieniem technicznych wymagań w środowisku przemysłowym. Model doskonale nadaje się do analizy i planowania przemysłowych rozwiązań magazynowych.

Model wykorzystany w
Łącznie
0 na 5 gwiazdek
Ta strona ma 0 ocen użytkowników.
5 gwiazdek
4 gwiazdki
3 gwiazdki
2 gwiazdki
1 gwiazdka
(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

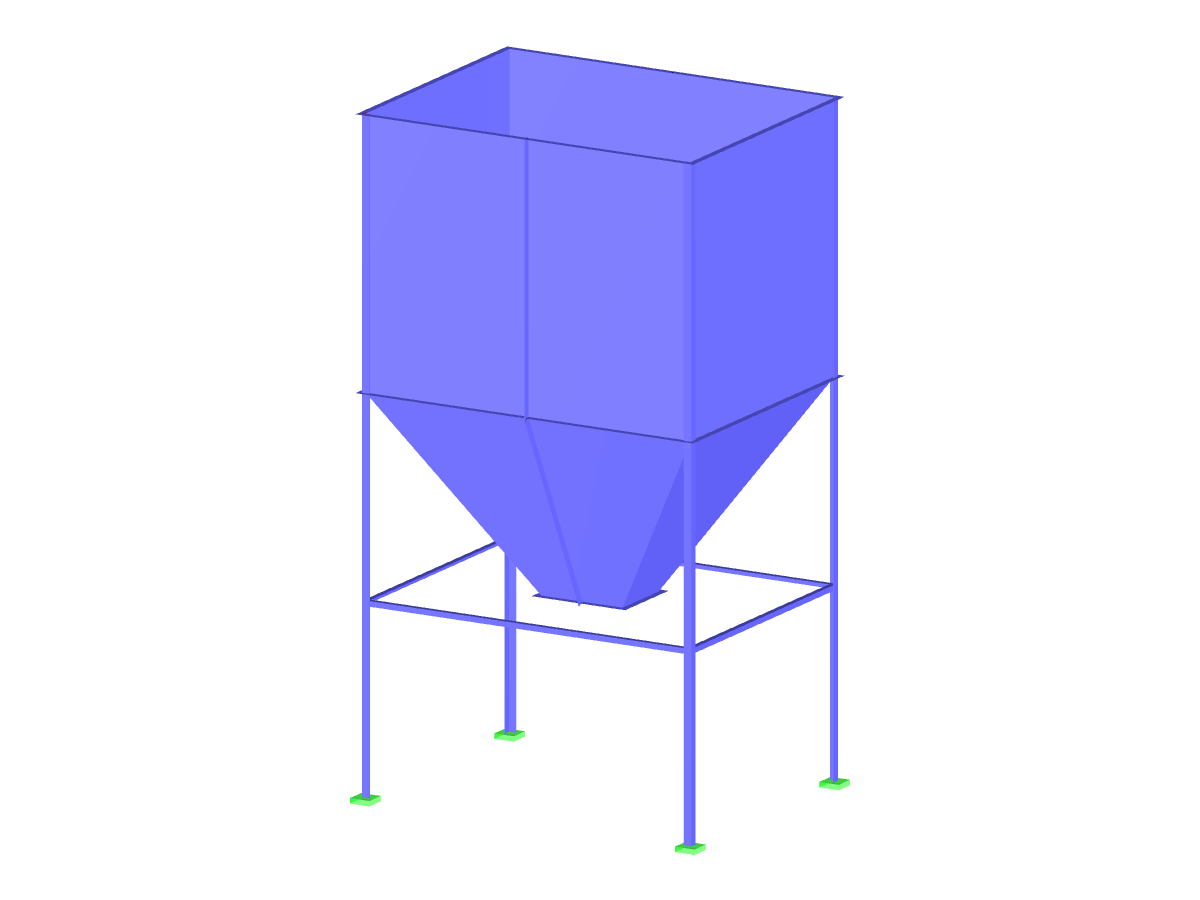

Silo przemysłowe

Liczba węzłów 16
Liczba linii 16
Liczba prętów 10
Liczba powierzchni 4
Ilość przypadków obciążenia 2
Ilość KO 2
Ciężar całkowity 18,490 t
Wymiary (metryczne) 8,505 x 8,505 x 10,503 m
Wymiary (imperialne) 27.9 x 27.9 x 34.46 feet
Wersja programu 5.00.39

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.

Zgłoś ten model 3D
Powiązane modele

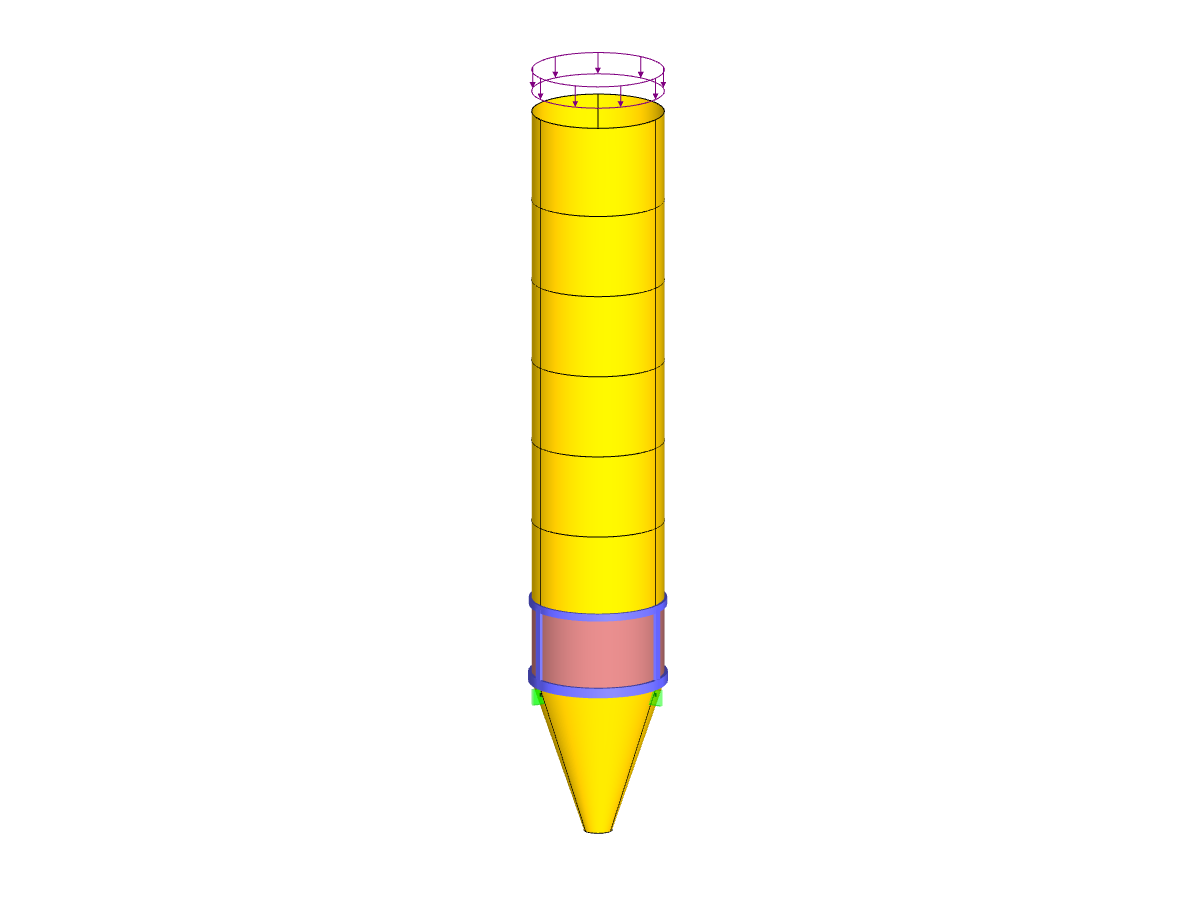

Silos
