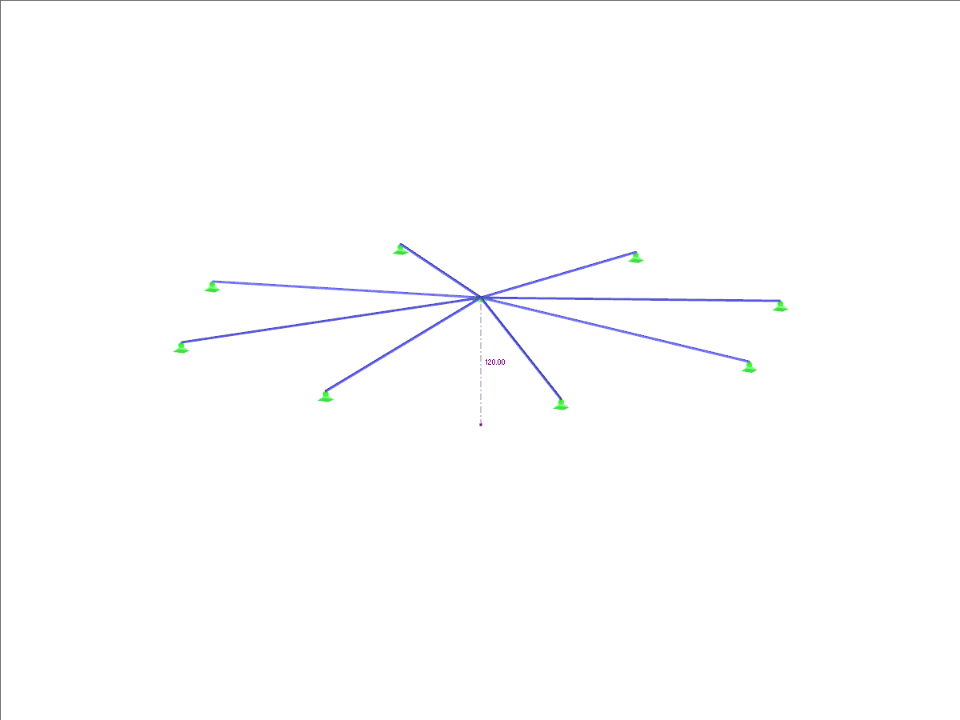

Symetryczna płytka konstrukcja składa się z ośmiu równych prętów kratownicowych, osadzonych w podporach przegubowych. Konstrukcja jest obciążona siłą skupioną lub alternatywnie przez wymuszone odkształcenie węzłowe powyżej krytycznego punktu granicznego, gdy występuje przeskok. Wymuszone odkształcenie węzłowe jest używane w programach RFEM 5 i RSTAB 8 do uzyskania pełnej ścieżki równowagi przebicia. Ciężar własny jest pomijany w tym przykładzie. Określ zależność między rzeczywistą siłą obciążającą a ugięciem z uwzględnieniem analizy dużych deformacji. Oceń współczynnik obciążenia przy danych ugięciach.
Model wykorzystany w
Przykład weryfikacji 000201 | 4
| Liczba węzłów | 9 |
| Liczba prętów | 8 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 5,162 t |
| Wymiary (metryczne) | 25,453 x 25,453 x 1,069 m |
| Wymiary (imperialne) | 83.51 x 83.51 x 3.51 feet |
| Wersja programu | 8.16.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
