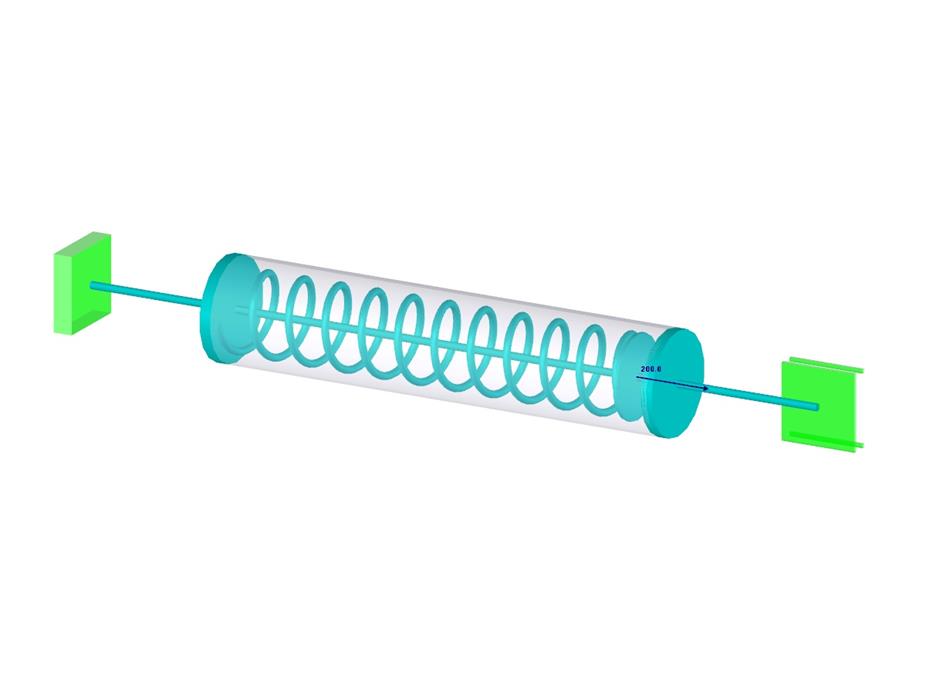

Układ jednomasowy z panelem kontrolnym jest poddawany stałemu obciążeniu. Określ ugięcie i prędkość punktu końcowego dashpot w określonym czasie testu.
Przykład weryfikacji 000120 | 4
Liczba węzłów | 2 |
Liczba prętów | 1 |
Ilość przypadków obciążenia | 1 |
Wymiary (metryczne) | 0,285 x 0,085 x 0,085 m |
Wymiary (imperialne) | 0.94 x 0.28 x 0.28 feet |
Wersja programu | 8.14.01 |
