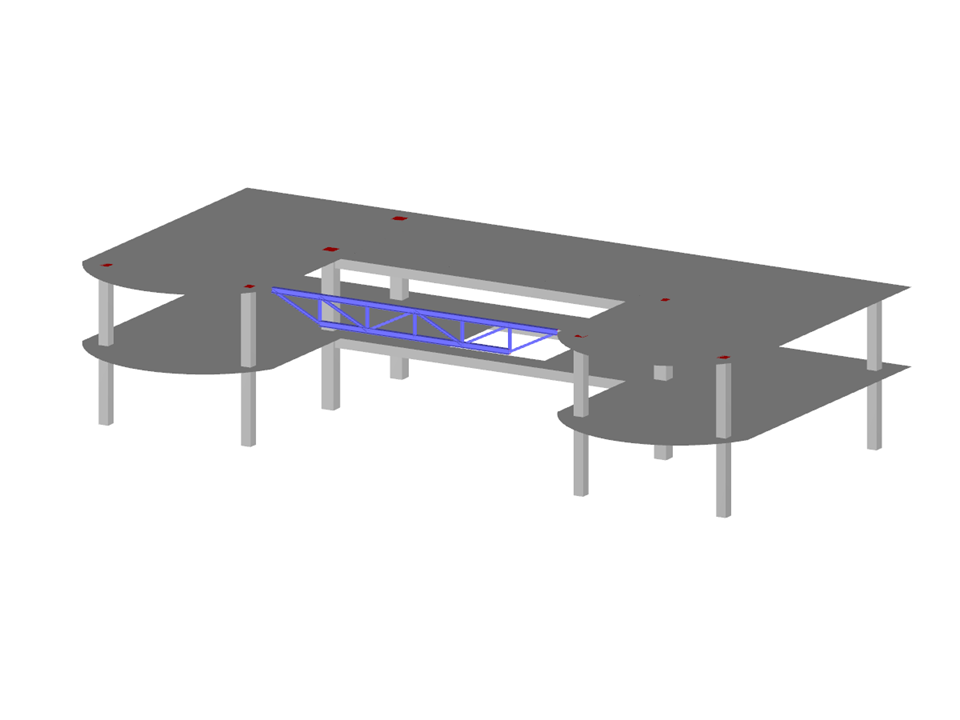

Tutaj można pobrać model częściowy budynku i otworzyć go w programie RFEM 5 do analizy elementów skończonych. Budynek ten jest powiększany o dodatkowe elementy konstrukcyjne w każdym filmie ze szkolenia online.
Model ten został wykorzystany w wideo „RFEM 5 dla początkujących | 006 Wprowadzanie modelu - belki i kratownice. "
- Tutorial dla początkujących w programie RFEM 5 | 001 Wstęp - Program do analizy statyczno-wytrzymałościowej RFEM, informacje ogólne
- Tutorial dla początkujących w programie RFEM 5 | 002 Wstęp - Tworzenie modelu
- Tutorial dla początkujących w programie RFEM 5 | 003 Interfejs użytkownika - Konfiguracja i kontrola
- Tutorial dla początkujących w programie RFEM 5 | 006 Wprowadzanie modelu - podciągi i kratownice
RFEM 5 dla początkujących | 006 Wprowadzanie modelu - podciągi i kratownice
Liczba węzłów | 78 |
Liczba linii | 92 |
Liczba prętów | 57 |
Liczba powierzchni | 6 |
Ciężar całkowity | 493,411 t |
Wymiary (metryczne) | 28,000 x 14,500 x 6,000 m |
Wymiary (imperialne) | 91.86 x 47.57 x 19.69 feet |
Wersja programu | 5.23.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
