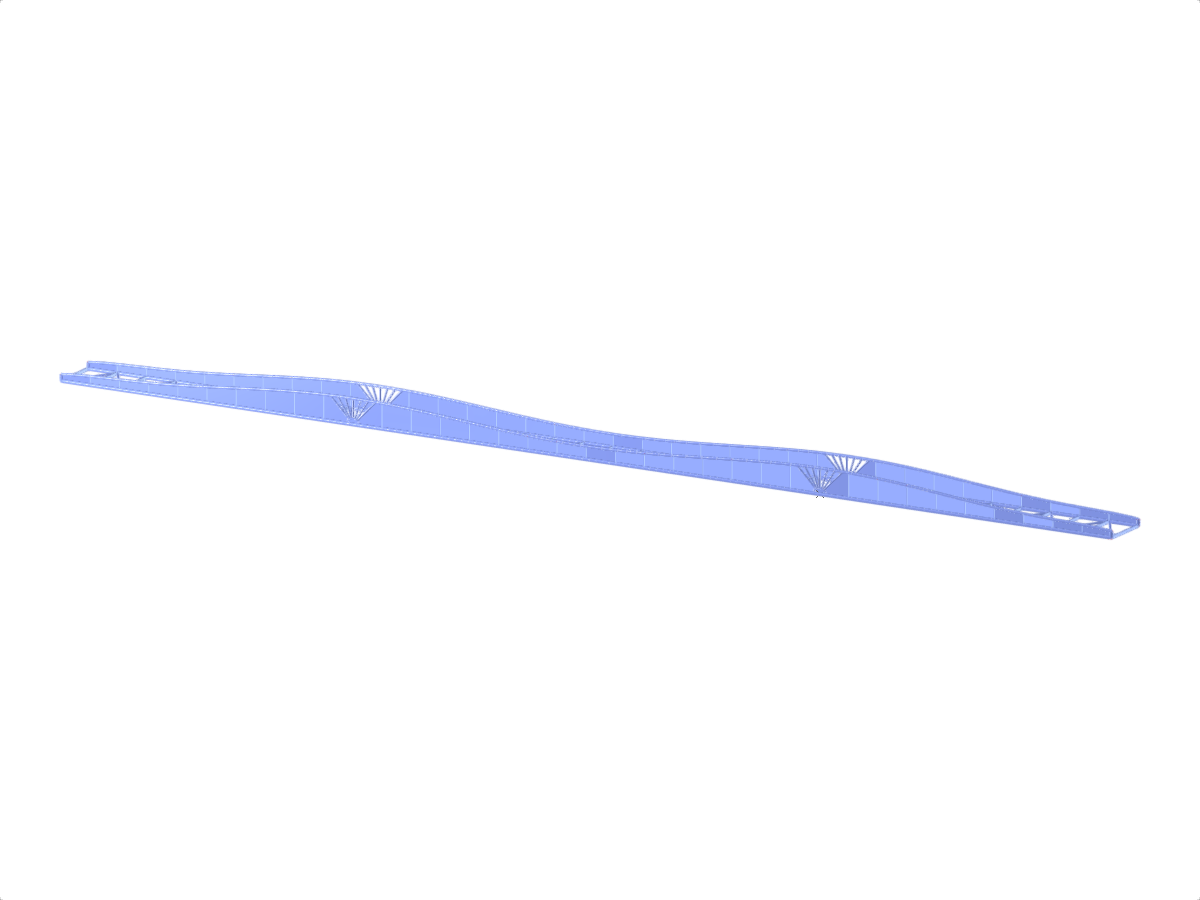

Il modello mostra la pianificazione e la progettazione di un ponte pedonale in acciaio a tre campate, sviluppato nell'ambito di una tesi di laurea. Illustra l'utilizzo dei software RFEM e RFEM 6 nella costruzione di ponti e dimostra tecniche efficaci di costruzione in acciaio. Particolare attenzione è stata posta sul calcolo dei carichi strutturali e sull'efficienza del materiale. Maggiori informazioni sono disponibili su https://www.dlubal.com/de/img/56268.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Progettazione e verifica di un ponte pedonale a tre campate
| Numero di nodi | 212 |
| Numero di linee | 391 |
| Numero di aste | 383 |
| Numero di superfici | 76 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 5 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 64,585 t |
| Dimensioni (metriche) | 90,000 x 2,001 x 4,000 m |
| Dimensioni (imperiali) | 295.28 x 6.56 x 13.12 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
