Scarica qui il modello di un silo in acciaio e aprilo con il programma agli elementi finiti RFEM.
Questo modello sarà presentato nella versione tedesca del webinar gratuito 'Plate and Shell Buckling with Dlubal Software' il 23 marzo 2021 (il 30 marzo 2021, in inglese).
Modello utilizzato in

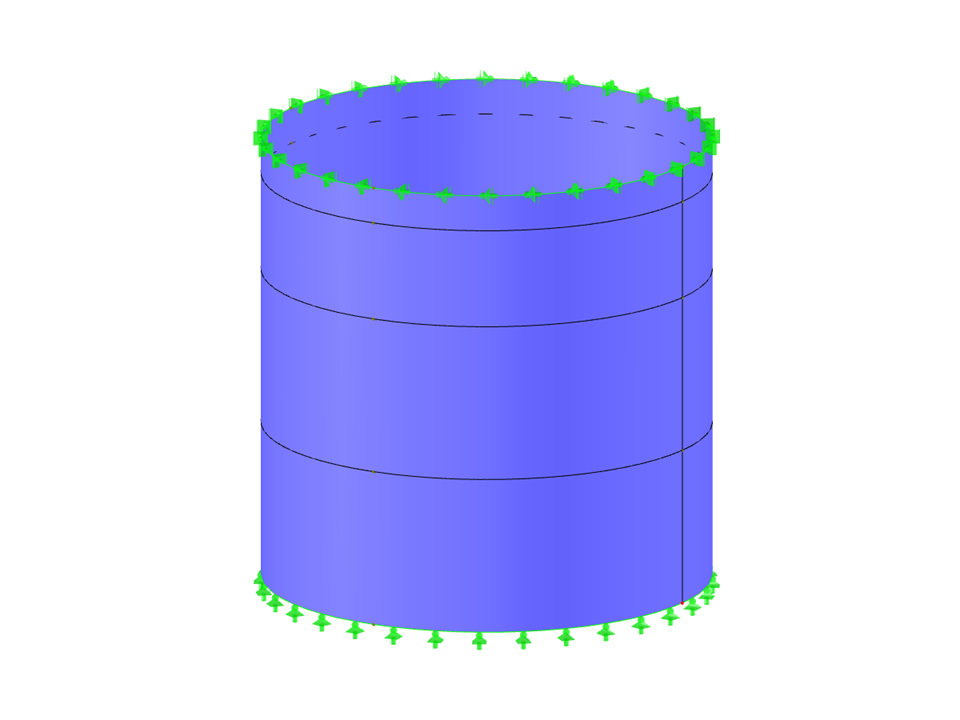

Silo in acciaio
| Numero di nodi | 15 |
| Numero di linee | 9 |
| Numero di superfici | 4 |
| Numero di casi di carico | 1 |
| Peso totale | 19,974 t |
| Dimensioni (metriche) | 18.271 x 18.216 x 18.271 m |
| Dimensioni (imperiali) | 59.94 x 59.76 x 59.94 feet |
| Versione del programma | 5.25.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
