Descargue el modelo de un silo de acero aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se presentará en la versión alemana del seminario web gratuito "Pandeo de placas y cotilos con Dlubal Software" el 23 de marzo de 2021 (el 30 de marzo de 2021, en inglés).
Modelo utilizado en

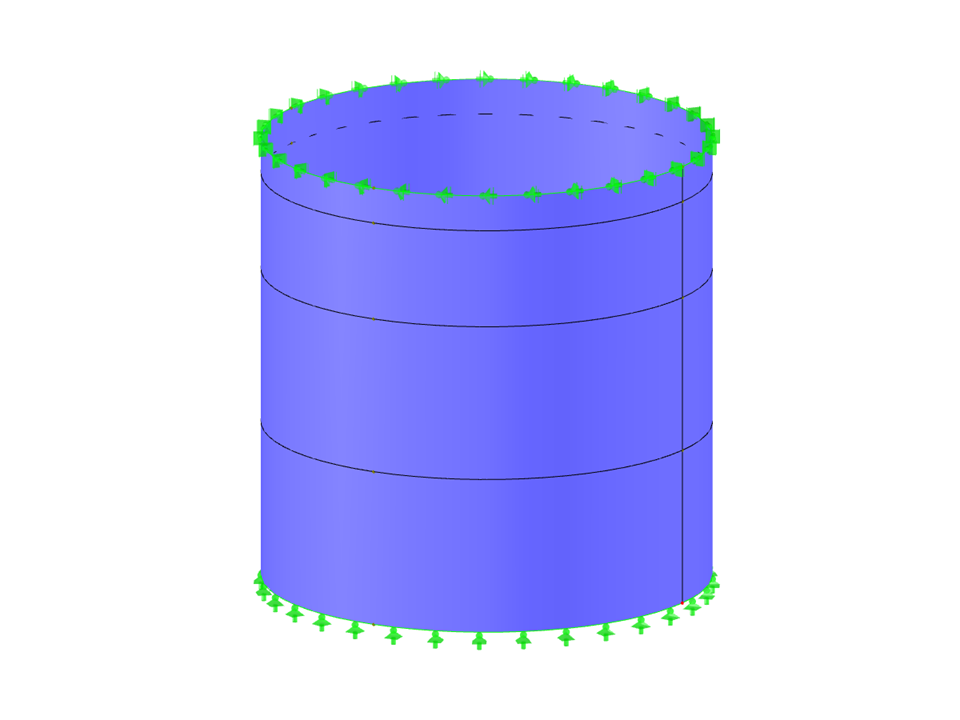

Silo de acero
| Número de nudos | 15 |
| Número de líneas | 9 |
| Número de superficies | 4 |
| Número de casos de carga | 1 |
| Peso completo | 19.974 t |
| Dimensiones (métricas) | 18,271 x 18,216 x 18,271 m |
| Dimensiones (imperiales) | 59.94 x 59.76 x 59.94 feet |
| Versión del programa | 5.25.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
